硬件說明及工作原理
主要硬件包括：單片機PIC12C508，2片移位寄存器74HC595，8個LED數碼管，8個220 Q左右的限流電阻。
PIC12C508的介紹
PIC12C508是MICROCHIP公司開發的具有低價格、低功耗、高性能、8位、全靜態等特點的CMOS單片機。它采用RISC結構，有著廣泛的應用范圍，尤其適用于便攜式電子產品。

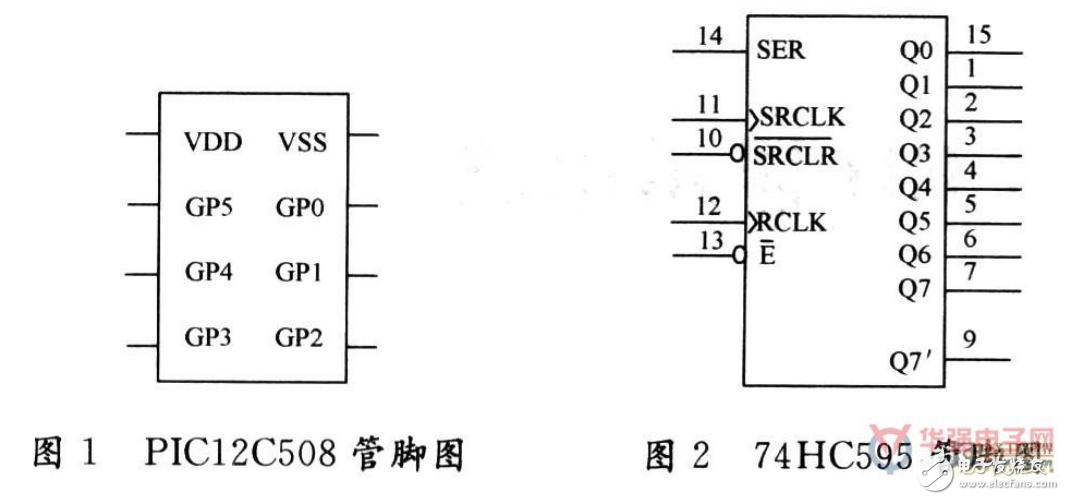

PIC12C508引腳圖（見圖1）說明如下：
GPO：雙向輸入／輸出端口／串行編程數據端；GPI：雙向輸入／輸出端口／串行編程時鐘端；GP2：雙向1/0端口；GP3：輸入端口；GP4：雙向1/0端口；GP5：雙向1/0端口。
74HC595的介紹
74HC595具有8位移位寄存器，1個存儲器和三態輸出功能。移位寄存器為串行輸入，8位并行（或串行）輸出。移位寄存器和存儲器分別是時鐘、數據在SR-CLK上升沿的輸入并移位：oo一Q1 -*Q2一…一Q7，在RCLK上升沿進入存儲寄存器。當E為低電平時，存儲寄存器的數據輸出到總線。74HC595引腳圖（見圖2）功能如下：
Q0～Q7：并行數據輸出端；Q7’：級聯輸出端；SRCLK：移位寄存器的時鐘脈沖輸入端；RCLK：存儲寄存器的時鐘脈沖輸人端；SER：串行數據輸入端；E：輸出有效（低電平）；SRCLR：主復位（低電平）。
