簡單界山AVR的PWM產生以及加單H橋介紹

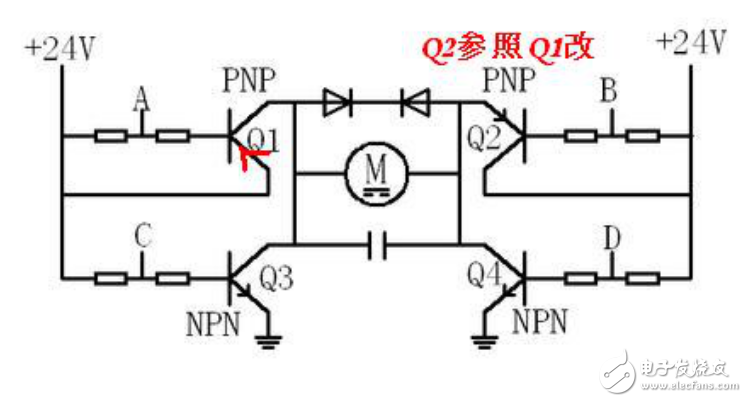

你可以不必深究三極管原理，其工作在開關狀態，
1）左邊：A、C高電平時，Q1開關斷開，Q3開關接通；右邊：B、D必須是低電平，此時，Q4開關斷開，Q2開關接通；
2）左邊：A、C低電平時，Q3開關斷開，Q1開關接通；右邊：B、D必須是高電平，此時，Q2開關斷開，Q4開關接通；
3）接通的開關將分別連通電源與地，從而實現電源極性的反轉（對電機來說），其圖解樓上已經畫出，好好理解；
