發視頻資料介紹
藍橋杯程序，在板子上已經完美實現，單片機學習比較好
“電壓、頻率采集設備”設計任務書
一。 功能簡述

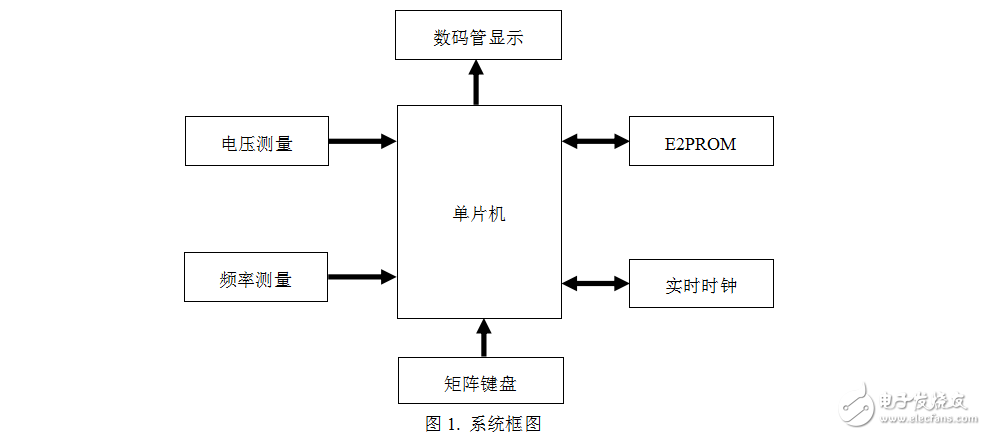

“電壓、頻率采集設備”能夠實現測量信號頻率和電壓，修改、存儲工作參數，記錄、查詢事件等功能，系統由按鍵單元、ADC采集單元、顯示單元、數據存儲單元組成，系統框圖如圖1所示：
二。 設計任務及要求
1. 頻率信號測量
使用競賽板NE555方波信號發生器產生用于頻率測量功能測試的方波信號，信號頻率范圍為500Hz ~ 20KHz，電位器RB3調節信號頻率，可使用“跳線帽”將單片機P34引腳與方波信號發生器輸出引腳NET_SIG短接。
2. 電壓信號測量
使用競賽板上RB2電位器輸出測試電壓信號，信號輸出范圍為0V-5V。
3. 實時時鐘功能
