手把手教你做彩鈴電子時鐘
手把手教你做彩鈴電子時鐘
-----蜂鳴器音樂輸出
這一章節，我們給大家講一下蜂鳴器，蜂鳴器分有源和無源兩種，有源指的是有振蕩源，內部有振蕩電路，無源蜂鳴器需要給他一定頻率的脈沖他才會工作，所以無源蜂鳴器可以演奏簡單的音樂，本章我們主要講以下內容：
? 蜂鳴器接口電路
? 如何看樂譜
? 軟件代碼編寫

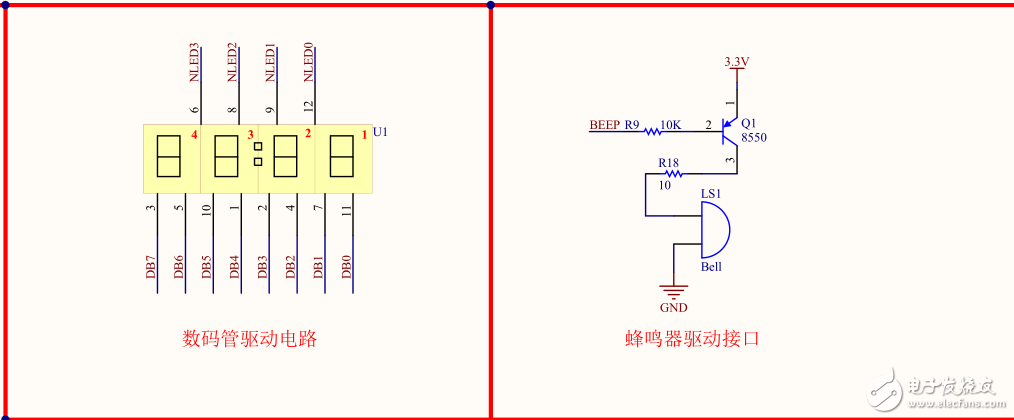

l 蜂鳴器硬件接口
三極管用的是8550，可以提供較大的電流，蜂鳴器的電流一般在20-40ma之間，如果電流太大，就破音了，所以我們在電路中串一個1-10歐姆的電阻，防止電流過大。
我們的蜂鳴器是接在P3.5引腳，STC單片機這個引腳是定時器0的時鐘輸出引腳，可以驅動蜂鳴器發聲。
l 如何看樂譜？
