本智能電度表在保持現行三相／單相電度表作為電量計量標準的基礎上，僅僅通過在表盤上打一個很小的光電檢測孔，從而使表盤每轉一圈都給出一個脈沖信號，然后經過放大和整形后，將此脈沖信號作為單片機外部計數脈沖的輸入信號。

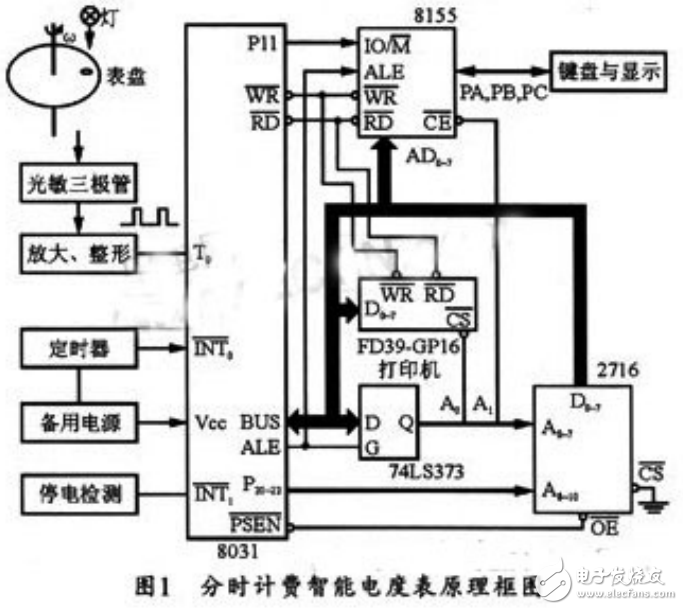

一般情況下，該智能分時計費電度表可以由兩部分組成。第一部分是原有的三相／單相電度表，該部分仍可單獨作為電量計量系統使用，也就是說，表盤每轉一 圈，經過齒輪傳動，由機械式計數器顯示出用電度數，這一原有的功能保持不變；第二部分是新增加的單片機系統，主要是將表盤所轉圈數這一信號，以計數脈沖的 形式由 T0輸入，然后根據定時計費用電制度的規定，對這一信號進行適當的處理，從而給出用戶各用量計費期的用電度數，再按分時計費價格標準直接算出用戶的 電費。分時計費智能電度表的設計原理結構如圖1所示。
