相對于傳統的水箱和水塔的供水，變頻恒壓供水具有眾多的節電節水、不對水資源造成污染等優點。本文以某供水廠用變頻器一拖多臺泵的方式實現恒壓供水為例，詳細介紹了英威騰電氣股份有限公司開發的Goodrive200A系列變頻器及其在恒壓供水系統中的應用。
Goodrive200A變頻器以DSP控制系統為平臺，采用矢量化V/F控制技術，并配合多種保護方式，可應用于異步電機，提供優異的驅動性能。產品在風道設計，硬件配置，軟件功能方面都極大的提升了客戶易用性及環境適應性。產品通過了TUV SUD的CE認證，給客戶的放心使用提供了強有力的保證。

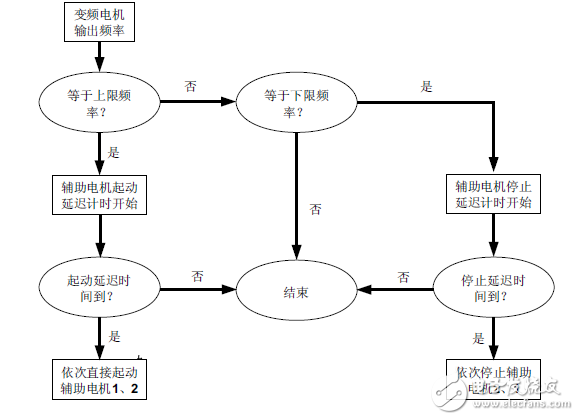

供水自動控制系統工作時，設備通過安裝在供水管網上的高靈敏度壓力傳感器來檢測供水管網在用水量變化時的壓力變化，不斷向變頻器傳輸變化的信號，經過微電腦判斷運算并與設定的壓力比較后，向控制器發出改變頻率的指令，控制器通過改變頻率來改變水泵電機的轉速與啟用臺數，自動調節峰谷用水量，保證供水管網壓力恒定，以滿足用戶用水的需求。GD200A恒壓供水原理圖如下：
