高壓靜止無功發生器iSVG可以有效解決光伏電站的電能質量問題。本文介紹了深圳市英威騰電氣股份有限公司高壓靜止無功發生器iSVG在大唐某光伏站的應用情況，從應用情況來看，光伏企業采用高壓靜止無功發生器iSVG對光伏站的穩定運行至關重要。

　　高壓靜止無功發生器是柔性交流輸電技術（Flexible AC Transmission System，簡稱FACTS）的主要裝置之一，它代表著現階段電力系統無功補償技術新的發展方向。iSVG是以IGBT組成自換相橋式電路并聯在電網上，適當?shù)恼{(diào)節橋式電路交流輸出電壓的相位和幅值，或控制其交流側電流，就可以使該電路吸收或發出無功電流，實現動態無功補償。英威騰iSVG是當今無功補償領域最新技術的代表。iSVG 由接入系統的電壓源換流器構成，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。

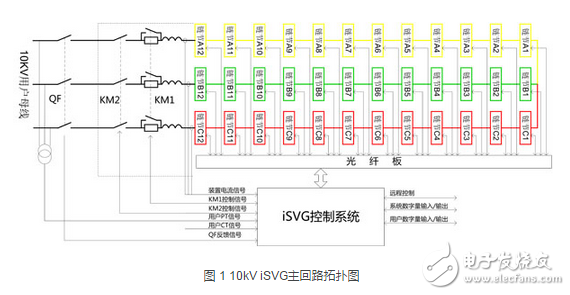

　　iSVG采用先進的鏈?zhǔn)酵負浣Y(jié)構，通過連接電抗器或變壓器并聯到電網上，不需要改變系統本來的接線，只需將無功補償發生器并入電網即可。以英威騰10kV高壓靜止無功發生器電抗器柜內方案為例，iSVG10kV裝置每相由12個裝置鏈節串聯組成，每個裝置鏈節與主控系統采用光纖通訊，主控系統分別對裝置側和電網側電壓及電流進行采集處理，通過KM2和KM1控制裝置并網，通過UDP/IP協議與人機界面觸摸屏通訊，主控系統提供多路輸入輸出端子等，裝置的主回路拓?fù)淙鐖D 1所示。
