發視頻資料介紹
為了實現對直流電機快速、準確調速的要求，提出了一種基于串口通信的直流電機PID調速系統設計方案，并實現系統的軟硬件設計。采用按鍵、OLED顯示屏等人機交互工具進行參數設置及顯示，通過PID控制器閉環反饋控制調節PWM信號，串口與上位機通信實現對數據的客觀分析。測試結果表明，該系統具有運行穩定、調速準確、響應時間短等特點，達到了系統設計要求。
“飛思卡爾”杯全同大學生智能車競賽以最短時間跑完賽道為日標，盡可能地使車模達到“穩、快、準”的要求，這不僅要求車模有靈敏、準確的傳感器系統，同時直流電機調速系統的設計也顯得至關重要。基于串口通信的直流電機PID調速系統采用PID控制器閉環反饋控制，通過改變PWM信號達到調速控制日的，同時采用串口與上位機進行通信使得PID參數調整方便。該系統結構簡單，控制準確，穩定性高。經過不斷調試和優化，該設計系統能夠使智能車行駛速度和穩定性得到顯著提高。
1 系統整體硬件設計

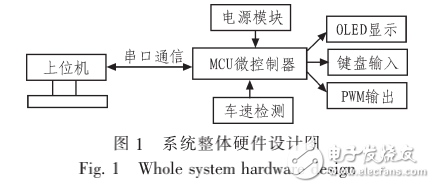

系統整體硬件設計如圖1所示，主要由MCU模塊、電源模塊、車速檢測模塊、上位機、OLED顯示模塊、按鍵輸入模塊、PWM信號輸出等模塊組成。
