文件為multism13.0仿真文件，具體焊接時窗口電壓比較器和反相器連接時加了一個阻值較小（我的為1k歐姆）的下拉電阻。不接不好使，但仿真沒問題。

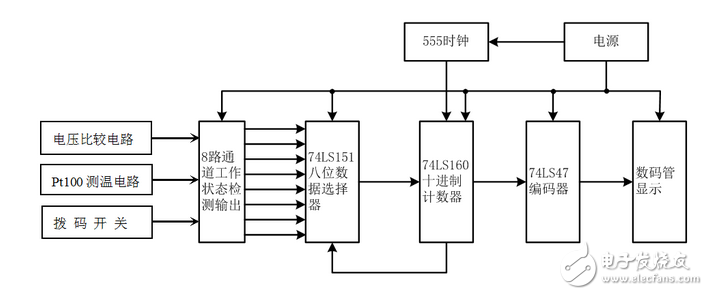

隨著電子技術的發展，家用電器和辦公設備的智能化、系統化已成為發展趨勢，而這些高性能幾乎都要通過電子電路實現。同時，溫度作為與我們生活息息相關的一個環境參數，對其的測量和研究也變得極為重要。本實驗基于數字、模擬電子電路相關知識，實現了8路溫度巡回檢測、報警系統。此系統包括555時鐘電路、計數與譯碼顯示電路、撥碼開關和數據選擇電路、蜂鳴報警電路、電壓比較電路、Pt100測溫電路等模塊。各模塊焊接前均用Multisim軟件對電路進行了仿真。8路通道中，有6路采用撥碼開關實現對通道的工作狀態模擬，1路采用滑動變阻器與窗口比較器實現通道的工作狀態模擬，還有1路為熱電阻Pt100的測溫電路，且后兩路通道均設置兩個閾值，可檢測系統工作狀態是否處于正常范圍之內。該系統能夠對多個通道的工作狀態（如溫度）是否正常進行巡回檢測。當某一通道出現故障（如超溫）時，由巡回檢測系統發出報警并顯示故障的通道號，故障排除后，系統可繼續進行巡回檢測
隨著電子技術的發展，家用電器和辦公設備的智能化、系統化已成為發展趨勢，而這些高性能幾乎都要通過電子電路實現。同時，溫度作為與我們生活息息相關的一個環境參數，對其的測量和研究也變得極為重要。本實驗基于數字、模擬電子電路相關知識，實現了8路溫度巡回檢測、報警系統。此系統包括555時鐘電路、計數與譯碼顯示電路、撥碼開關和數據選擇電路、蜂鳴報警電路、電壓比較電路、Pt100測溫電路等模塊。各模塊焊接前均用Multisim軟件對電路進行了仿真。8路通道中，有6路采用撥碼開關實現對通道的工作狀態模擬，1路采用滑動變阻器與窗口比較器實現通道的工作狀態模擬，還有1路為熱電阻Pt100的測溫電路，且后兩路通道均設置兩個閾值，可檢測系統工作狀態是否處于正常范圍之內。該系統能夠對多個通道的工作狀態（如溫度）是否正常進行巡回檢測。當某一通道出現故障（如超溫）時，由巡回檢測系統發出報警并顯示故障的通道號，故障排除后，系統可繼續進行巡回檢測
