發視頻資料介紹
應用注意事項

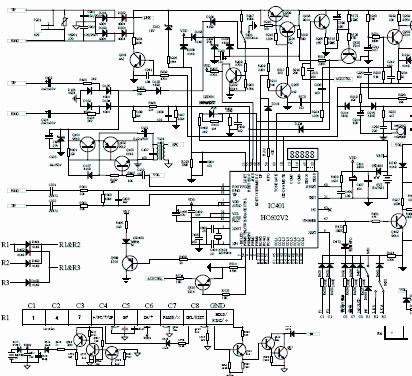

8.1 電路設計時應保證CPU 每個管腳電壓都不能超過極限電壓3.6V，否則會因過壓而
造成工作不正常甚至損壞CPU。需特別留意的管腳有VDD、RDET、LDET、-MUTE、
BDET 等。
8.2 -BKLED 不能直接作為背光驅動腳，只能作為背光控制腳，低有效；驅動電路請盡
量參照電路圖，當然也可根據實際情況另行設計。
8.3 BDET 與新來電指示NEW、MUSIC 復用所以不能直接接VDD，請參考電路圖的接
法。
8.4 為了簡化線路，對LDET 檢測方式有所改進，所以請參考電路圖中的電阻、電容電
路，該電路的參數直接影響到收碼、并機摘機音樂保留自動解除等功能，該電路的
參數請參考電路圖，有必要時可進行微調。
8.5 LDET 腳的限幅二極管必須加上，否則有可能損害LDET 腳。
8.6 XSET 下地電阻不能省掉，也不能過大、過小（470K 為宜），否則有可能讀錯選項。
8.7 俄羅斯CID 是摘機收碼的，因此只有當檢測到鈴聲時芯片才自動摘機進入收CALL
狀態，所以RDET 檢測電路在任何情況下都不能省。
8.8 俄羅斯標準要求脈沖撥號時通電阻小于120 歐姆，其由Q220、Q221、Q222 組成
的電路，使整個回路阻抗降低；如該阻抗未達到要求，其電路可適當更改。
8.9 在選項需設計成‘有T/P 菜單’選項的情況下，只有軟件設置和硬件開關設置都為‘T’
時，撥號方式才為DTMF 撥號；兩個設置只要有一個設置為‘P’，撥號方式就為脈沖
撥號。
