時間繼電器自動控制三角形降壓起動控制電路原理圖及星型控制電路
操作者必須在電動機起動結束后，按下全壓運行按鈕，才可進行工作。若忘記按下全壓運行按鈕而進行工作，將會燒毀電動機。解決的辦法利用時間繼電器進行自動控制。
1、電路原理圖

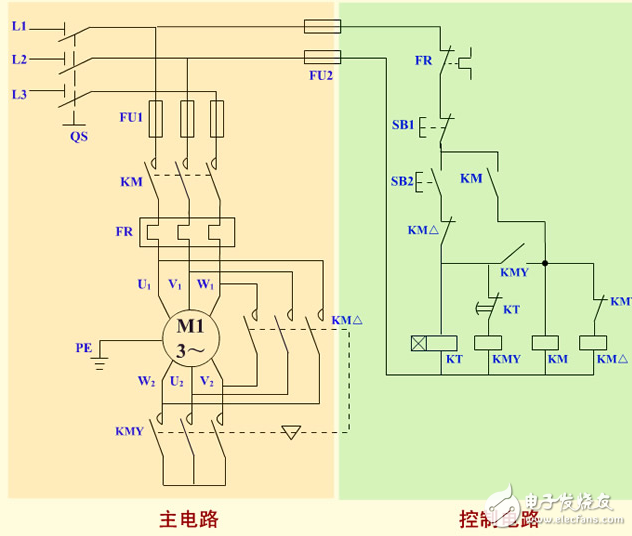

2、電路組成
本電路由電源隔離開關 QS；熔斷器 FU1、FU2；交流接觸器 KM、KMY、KM△；熱繼電器 FR；時間繼電器 KT；啟動按鈕 SB2；停機按鈕 SB1 及電動機 M 組成。
3、技術要求
電動機啟動時，電動機定子繞組接成 Y 形，降壓啟動，啟動完成電動機定子繞組接成 △ 形，電動機全壓運行。
4、工作原理

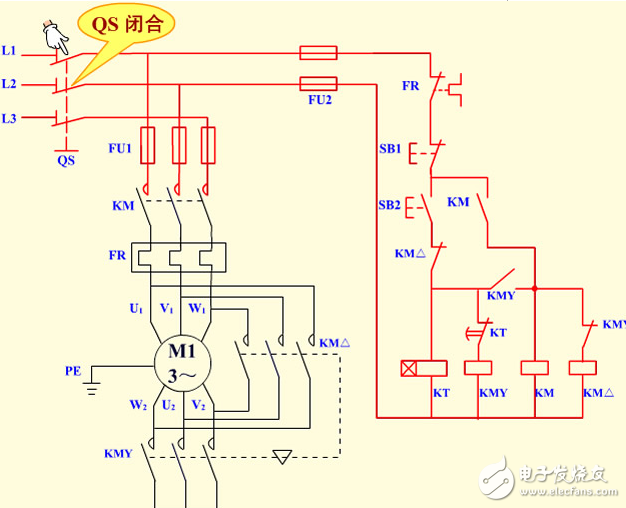

（1）合上 QS，電源引入。

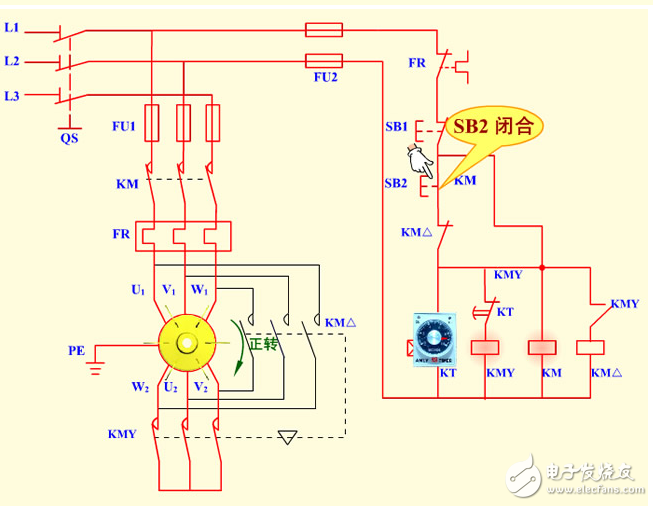

（2）電動機 Y 形接法降壓啟動

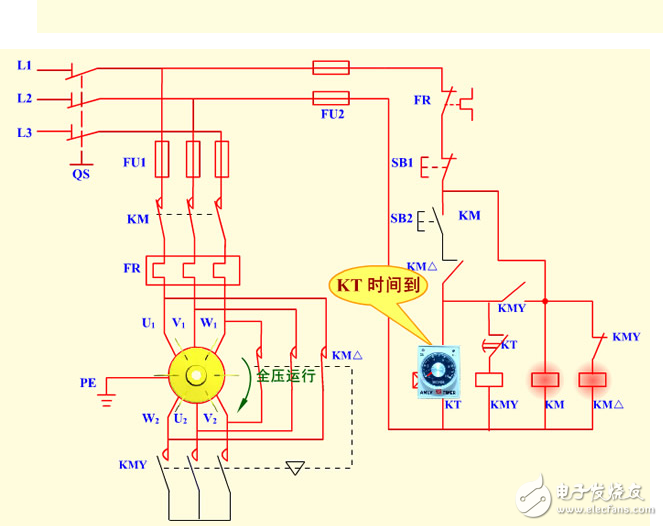

（3）電動機 △ 形接法全壓運行
（4）停止
按下 SB1 電動機停止運行。
（5）停止使用時，斷開電源開關 QS。
