PSPICE程序輔助分析的方法與一般步驟的介紹

2017-12-05 | rar | 0.1 MB | 次下載 | 免費

資料介紹

  實驗內容

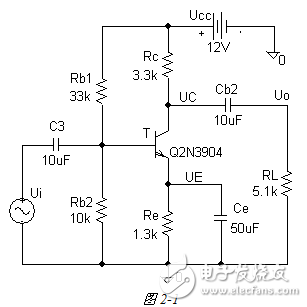

  1、按圖2-1畫出原理圖。

  PSPICE程序輔助分析的方法與一般步驟的介紹

  2、分析電壓增益中幅頻響應和相頻響應,并求中頻增益,上、下限截止頻率。

  3、改變Ce在1uF到100uF之間變化時,試求下限頻率fL的變化范圍。

  (1)電路的Q點分析。選擇Analysis\Setup中的Bias Point Detail進行分析,編譯仿真后,在Schematics原理圖編輯窗口點擊圖標“”可以在原理圖上看到各點的電壓電流參數,也可以打開輸出文件觀察,得到如下結果(即Q點參數):

  IB=10.57uA,IC=1.554mA,UC=6.873V,UE=2.034V

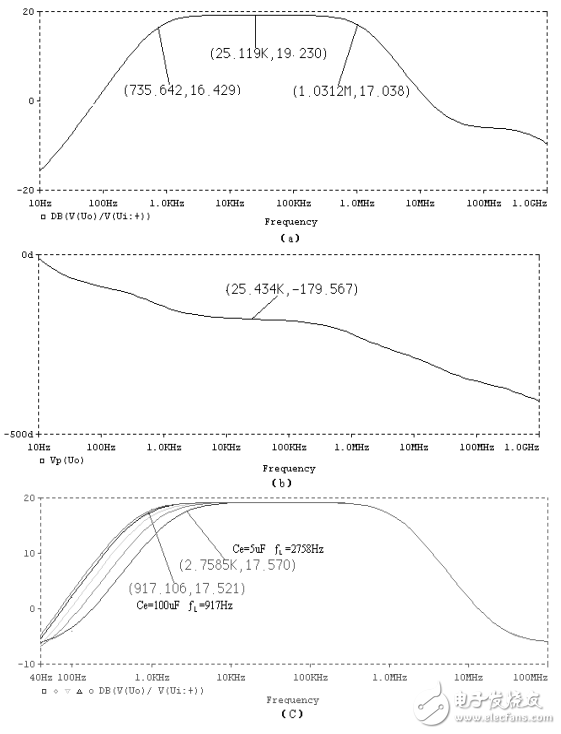

  (2)設置AC Sweep分析,仿真后在Probe窗口中可觀察到電路如圖2-2所示電壓增益的幅頻響應和相頻響應。放大電路的A=16.429dB,fL=735.642Hz,fH=1.0312MHz.

  (3)設置AC Sweep分析和Parametric分析,當Ce取1uF、5uF、10uF、20uF、50uF、80uF和100uF時,得到圖c所示的電壓增益的幅頻響應。由圖中看出,Ce在1uF到100Uf7之間變化時,下限頻率fL從82758Hz下降到917Hz。Ce越大,下限頻率越低。

PSPICE程序輔助分析的方法與一般步驟的介紹

  (a)電壓增益的幅頻響應 (b)電壓增益的相頻響應 (c)Ce變化時電壓增益的幅頻響應

  圖1-2
