電容器是一種能夠儲存電能的元件。利用電容充電、放電和隔直流通交流的特性，在電路中常用于諧振回路、濾波電路、隔直流、耦合交流和交流旁路等電路中。電容器用字母Ｃ表示。
1．電容器分類
電容器的種類繁多，可按介質材料、結構和形狀進行分類，如圖1-10所示。
從形狀上分，固定電容器有圓片形、柱形、矩形、穿心電容和片狀電容。片狀形電容器在表面貼焊技術上廣泛應用。片狀陶瓷電容器有矩形和柱形兩種，其中矩形片狀陶瓷電容應用最多。片狀陶瓷電容采用多層疊層結構，又稱為片狀獨石電容。還有片狀絳綸電容、片狀鋁電解電容和鉭電解電容。片狀電容的特點是：體積小，無引線，內部電感小，損耗小，高頻特性好，耐潮性好，穩定性可靠性高。廣泛應用計算機、各種高擋電子儀器設備和通信設備中。
電解電容是有極性電容器，它的極性（常標出負極“—”）都標示在電容器的引腳對應的外殼上，若是新電容器，兩只引腳一長一短，長腳是正極。
值得一提的是還有一種變容二極管，一般都放在半導體元件中討論。變容二極管是根據普通二極管內部 “PN結” 的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。但是它在應用上是屬于可變電容，只不過是用電的方式調節其容量大小，現在無線廣播、通訊等方面廣泛應用。
常見固定電容外形及特點如表1-7所示。

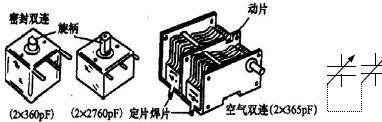

可調電容就是電容器的電容量可調節變化，一類是可變電容器，一類是微調電容器。可變電容器又分單聯和雙聯。可變電容器的外型和電容器的電路符號如圖1-11所示。
