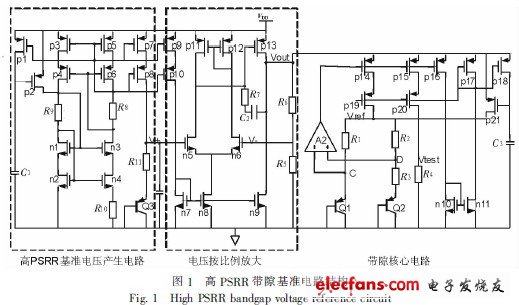

基于SMIC0.35 μm的CMOS工藝，設計了一種高電源抑制比，同時可在全工藝角下的得到低溫漂的帶隙基準電路。首先采用一個具有高電源抑制比的基準電壓，通過電壓放大器放大得到穩定的電壓，以提供給帶隙核心電路作為供電電源，從而提高了電源抑制比。另外，將電路中的關鍵電阻設置為可調電阻，從而可以改變正溫度電壓的系數，以適應不同工藝下負溫度系數的變化，最終得到在全工藝角下低溫漂的基準電壓。Cadence virtuoso仿真表明：在27 ℃下，10 Hz時電源抑制比（PSRR）-109 dB，10 kHz時（PSRR）達到-64 dB；在4 V電源電壓下，在-40～80 ℃范圍內的不同工藝角下，溫度系數均可達到5.6×10-6 V/℃以下。
