發視頻資料介紹
直流轉換技術
本次設計是由脈沖寬度調制PWM、開關電源、穩壓模塊三部分構成。設計中選用UC3843作為主控芯片，利用UC3843內部的PWM模塊對MOS開關的輸出電壓進行調節；選用MOS管IRF3205作為電源的開關，利用MOS管工作在飽和區和截止區具有開關的特性來控制電感的儲能和放電；選用運放LM358構成的差分放大電路作為反饋，電感電容儲能元件儲存能量與釋放能量來穩定電源的輸出電壓。
關鍵字：UC3843PWM芯片 MOS管IRF3205 運放LM358
第一章 系統方案與模塊論證
1.1 設計任務與系統方案
1.1.1 設計任務
設計并制作直流穩壓電源，輸入電壓范圍為DC 10V~30V，輸出電壓為DC 18V，輸出最大輸出電流Iomax為1A。
1.1.2 系統方案

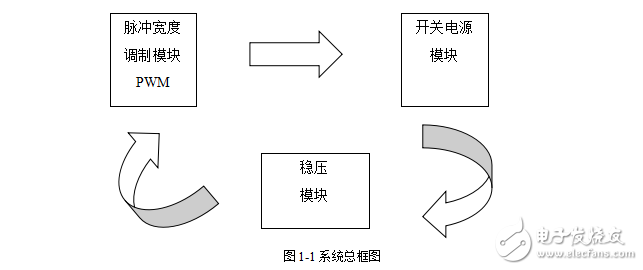

為了完成題目所要實現的功能，將整個系統劃分為三個模塊，分別為脈沖寬度調制模塊、開關電源模塊、穩壓模塊。系統總框圖如下：
