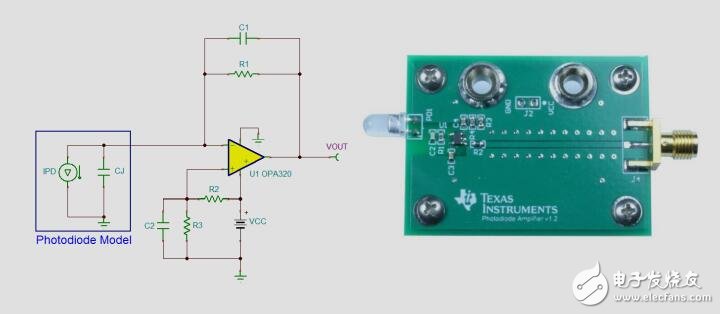

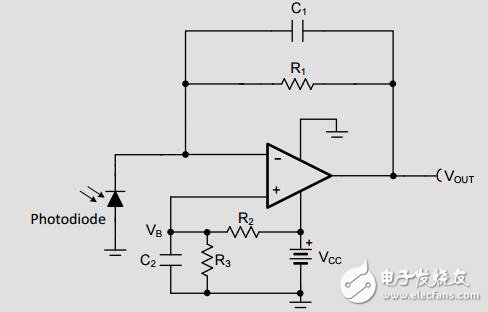

此電路包括一個配置為互阻抗放大器的單電源運算放大器，該放大器的帶寬大于1 mhz，用于放大光電二極管的光依賴電流。正電源產生一個低偏置電壓并應用于運算放大器的非反相輸入。這可以防止在缺少輸入電流的情況下輸出在負電源軌上飽和。此電路的設計宗旨是針對0 ua至90 ua的光電二極管電流產生0.1 v至4.9 v的輸出電壓，適用于常見的互阻抗放大器應用，如條形碼掃描儀，光網絡和光譜儀。
光電二極管（Photo-Diode）和普通二極管一樣，也是由一個PN結組成的半導體器件，也具有單方向?qū)щ娞匦浴５陔娐分兴皇亲髡髟前压?a target='_blank' class='arckwlink_none'>信號轉換成電信號的光電傳感器件。
