簡化無電池電機監控系統的設計

　　早期發現電機故障對減少停機時間和確保電機設備和設施的安全運行是必不可少的。利用熱電發電機（TEG），專門的電源管理 IC，無線單片機，只有幾個額外的組件，工程師可以建立一個能夠持續的無線傳感器系統，無電池操作由電機本身的熱能量的提取。

　　電機的工作特性的重大變化，可以指出即將或潛在的電機故障。特別是，溫度測量提供了一個特別有效的電機性能指標，因為許多電氣和機械問題是直接負責電機的溫度升高。例如，高溫通常是軸承故障的第一指示。事實上，溫度升高可能會導致一些條件，如環境溫度高，電壓不平衡，過負荷，污染，或阻止空氣攝入量-其中任何一個可以侵蝕電機性能，縮短其壽命。事實上，經驗表明，電機壽命降低了百分之50，每10°C，其工作溫度超過其額定溫度。

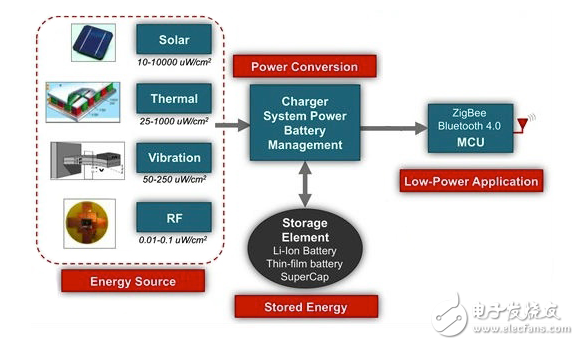

　　Using a pair of readily available ICs， designers can build a sophisticated wireless-sensor system able to perform a broad range of measurements while drawing power from the heat of the motor itself. At the heart of this design， a specialized energy-harvesting power management IC （PMIC） and wireless MCU provide the essential capabilities needed to extract thermal power and perform sensor measurements （Figure 1）。 While the PMIC optimizes energy conversion from the TEG and manages an optional storage device， the MCU uses its integrated analog peripherals to collect sensor data and its integrated RF transceiver for wireless communications with a host controller or other devices.
