SPWM 逆變器具有輸出波形中低次諧波含量低、噪聲小等優點，已為交流傳動、UPS 系統或

　　變頻調壓電源普遍采用，在允許的范圍內提高載波頻率是充分發揮脈寬調制優越性的努力方向，而

　　提高 PWM 數字信號的控制精度亦是改善輸出波形質量的重要環節。

　　目前，實現產生 SPWM 波形的電路有：（1）分立元件和集成運放構成的模擬控制電路；（2）專

　　用模擬集成脈寬調制器，如 SG3524、SG3526、TL494 等；（3）通常與八位或十六位單片微機配套

　　使用的專用 SPWM 數字信號發生器，如英國的 HEF4752、荷蘭的 MKII、日本的 MB63H110 以及西

　　門子公司新穎的 SLE4520 等；（4）用微機軟件產生的數字 SPWM 電路。其中，數控電路的抗干擾

　　能力明顯優于模擬控制電路；但專用的集成電路芯片控制信號載波頻率較低，且頻率固定。專用軟

　　件編程的方法，由于受微機字長、運算速度等因素的影響，在載波頻率較低，控制精度不高的系統

　　中用微機控制較為方便，在高載波寬頻領域中 R 可調整載波頻率。

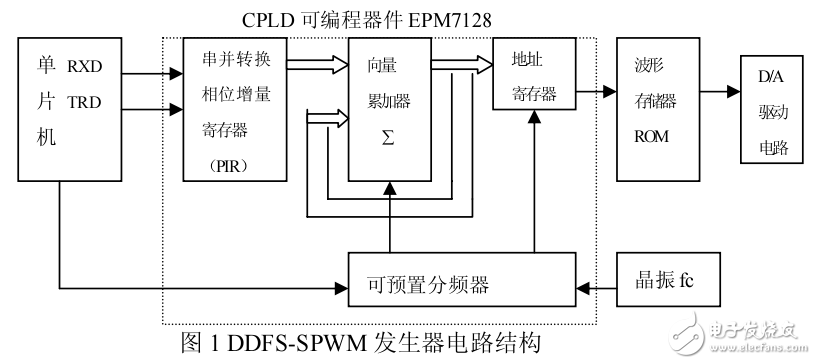

　　本文給出的高性能、高載頻、寬變頻的全數字 SPWM 波形產生電路，采用單片機與可編程器件

　　和波形存儲器實現直接數字頻率合成器（DDFS）產生載波頻率高達 40KHZ以上脈寬控制精度為 1us

　　的 SPWM 控制信號，采用直接數字控制 DDFS 技術的操作速度僅為器件傳輸 ns 級速度，可輸出設

　　定的不同載波比下高精度 SPWM，而且用晶振產生時鐘，頻率準確穩定，頻率分辯率高，具有極高

　　的抗干擾能力。
