智能電網是經濟和技術發展的必然結果，其利用先進的技術提高電力系統在能源轉換效率、電能利用率、供電質量和可靠性等方面的性能，電子式互感器能夠滿足智能電網對測量和保護的要求，具有傳統互感器無法比擬的優點。本文介紹了我國電子式互感器的發展情況，分析了不同原理的電子式互感器的優缺點，對電子式互感器對測量和保護等方面的影響進行了分析。

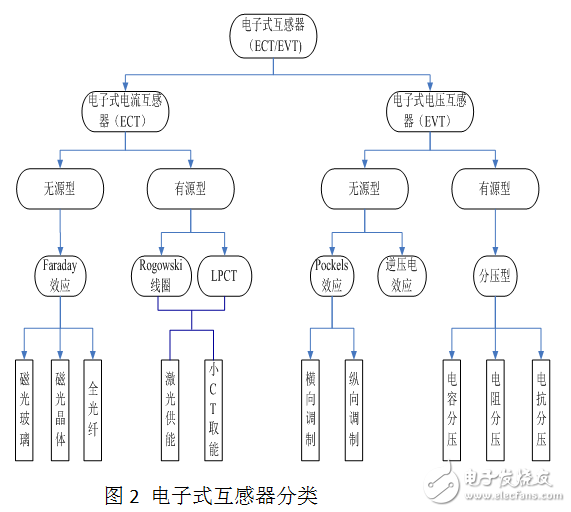

對電子式電流互感器，可分為有源方案和無源方案。
有源方案：采用羅氏線圈或LPCT感應電流，作為信號源，經過A/D轉換之后用光模塊發送到低壓側的數據處理單元（即合并單元）。高壓側的電源來自于小CT取電或激光供電：小CT取電通過從母線上感應取能；激光供電通過光纖將大功率激光器發出的光傳送到傳感頭部分，然后用光電池轉化為電能，作為高壓側采集電路的供電使用。
全光纖方案：在待測電流的母線上環繞光纖，待測電流產生的磁場使光纖中傳輸的光偏振面旋轉，通過檢偏器檢出的光強變化或者相位變化，計算偏振變化及對應的母線電流。
磁光玻璃方案：在待測電流的母線周圍環繞磁光玻璃環，待測電流產生的磁場使光偏振面旋轉，通過檢偏器檢出的光強變化計算偏振變化及對應的母線電流。
磁光晶體方案：在待測電流的母線旁放置磁光晶體，待測電流產生的磁場使通過磁光晶體的光偏振面旋轉，通過檢偏器檢出的光強變化計算偏振變化及對應的母線電流。
對于電子式電壓互感器，技術方案可分兩種：一類是無源方案，即光學電子式電壓互感器；一類是有源方案。無源方案僅停留于實驗室，距實用化還有相當距離，而有源方案產品已很成熟，并在實際工程中有過大量應用【7】。
