光伏電池的最大功率點

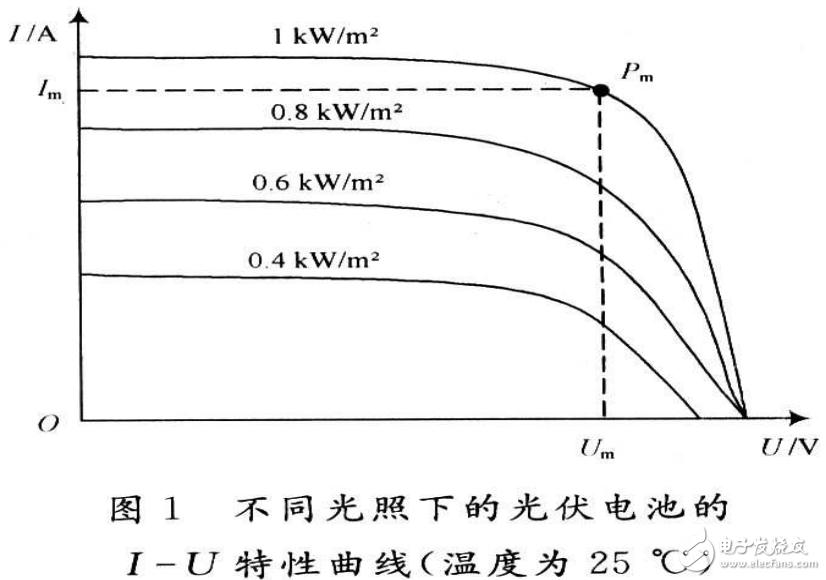

從圖 l 中可以看出，在一定的光照強度與溫度下，光伏電池輸出曲線上都可以找到一個最大的功率輸出點 Pm，如果可以使光伏電池時工作在最大功率點，就可以極大地提升光伏電池的效率，故應尋找其最大功率點，即尋優。
MPPT 控制的原理與設計
MPPT 控制的原理實質上是一個動態自尋優過程，通過對光伏電池當前輸出電壓與電流的檢測，得到當前電池輸出功率，將其與前一時刻功率相比較，然后根據功率與占空比的關系，改變占空比，使其向最大功率點不斷靠近，如此反復，直至達到最大點附近的一個極小區域內。當外界光照強度與溫度發生明顯改變時，系統會進行再次尋優。

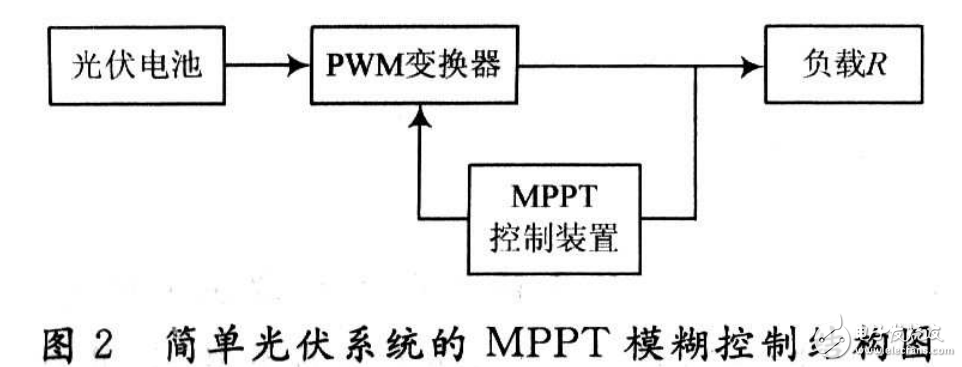

從圖 2 可知，改變脈寬調制信號（Pulse Width Modulation，PWM）的占空比 D，實質上是改變了光伏電池的負載。也即使光伏電池的輸出功率點發生改變，從而達到尋找最大功率點的目的。
