針對目前LED驅動電源功率因數不高和效率低等問題，設計了一款高功率因數高效率的反激式LED驅動電源。闡述了單級PFC的基本原理，并給出了PFC的優化設計方法。分析了電源的整體效率和電磁干擾的來源，提出了提高效率的方法和抑制電磁干擾的途徑。實驗測試結果表明，該驅動電源具有高功率因數、高效率的特點；同時符合EMC測試標準。
單級PFC反激電路的分析與優化
TDA4863芯片功能簡介
TDA4863是英飛凌科技公司繼TDA4862之后推出的一款性能改進的峰值電流型控制的功率兇數校正控制器，工作于臨界模式。與傳統的開關電源脈沖寬度調制（PWM）控制IC T作于連續模式或斷續模式的不同之處是，臨界模式T作于變頻模式，在輸入電壓和輸入電流變化時，通過快速的調節T作頻率使輸出達到穩定。

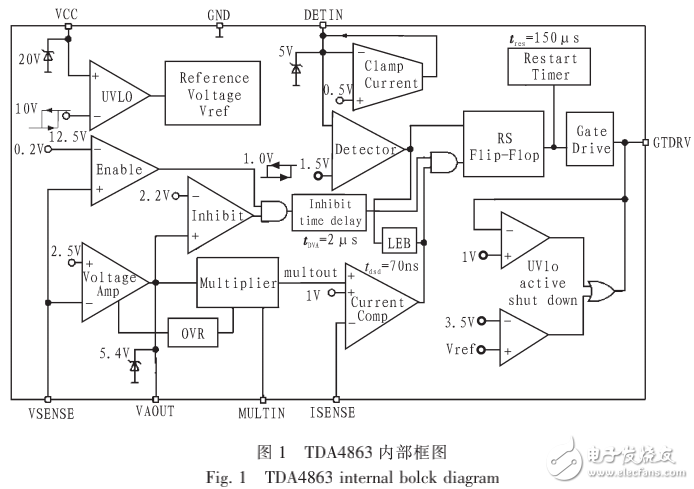

TDA4863芯片具有極低的啟動電流，可降低芯片功耗：內部參考電壓25℃時誤差率在1%以內：在內部高線性乘法器中嵌入了交流輸入總諧波失真（THD）最優化電路，能在寬范圍的交流輸入電壓和一個大的負載范圍內提供非常低的總諧波失真及高次諧波成分，進一步有效的控制交流輸入電流的交越失真和誤差放大器的輸出紋波失真，從而提高功率凼數和非常低的THD。此芯片通常應用于前級AC/DC功率兇數校正電路，而本文將該芯片應用于了單級PFC反激電路，使電路簡化，降低成本，提升效率。TDA4863的內部功能框圖如圖1所示。
