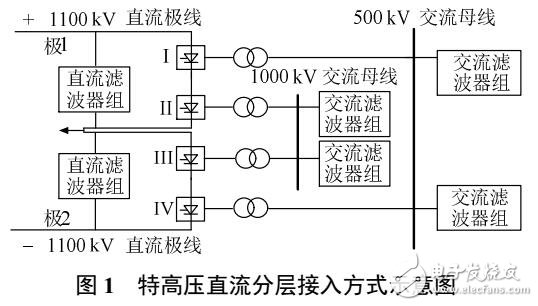

±1100kV特高壓直流輸電工程受端將采用分層接入方式，高、低端換流器分別接入500 kV和1000 kV層級電網。為解決常規控制策略無法獨立控制逆變側換流器輸送功率的問題，提出了改進附加功率協調控制策略，通過在直流系統兩側加入附加控制器，實現對兩側傳輸功率更加靈活的控制。同時，為保證對功率進行緊急提升時，將功率提升指令合理分配給同級串聯高、低端換流器，定義了功率分配系數，提出功率分配策略，實現對逆變側各換流器提升功率的協調控制。通過仿真驗證了改進附加功率協調控制策略在系統正常運行、受端功率指令下降、交流母線電壓上升等工況下，能夠實現對逆變側換流器輸送功率的靈活控制。功率分配策略在功率緊急提升時，能夠將同極提升的直流功率在串聯換流器中進行合理分配，有利于充分利用各換流器的功率輸送能力，保證各換流器熄弧角留有較大的裕度，減少換流器發生換相失敗的概率。
