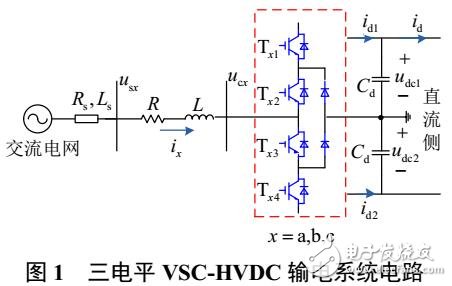

不對稱電網電壓下采用傳統定義的瞬時有功和無功實現直接功率控制時，會產生較多的電流諧波，導致交流電流波形發生嚴重的畸變。為此，引入新型無功代替傳統無功。對比了分別采用傳統無功和新型無功時的區別，并定性分析了采用傳統無功產生電流諧波的原因。基于有功和新型無功建立了三電平電壓源換流器高壓直流輸電（high voltage direct current transmission based on voltage source converter，VSC-HVDC）功率模型，提出模型預測直接功率控制策略（model predictive direct power control，MPDPC），實現了不對稱電網電壓下有功和新型無功波動的有效抑制和直流側電容電壓平衡，并保證了良好的電流波形質量。基于新型無功的MPDPC可以適應對稱和不對稱電網電壓，實現了功率的直接控制，避免了電壓、電流的正負序分解和功率補償策略。在PSCAD/EMTDC中搭建兩端三電平VSC-HVDC仿真系統，仿真結果驗證了所提策略的正確性和有效性。
