此應用報告正在討論帶外噪聲問題的Δ∑型音DAC，它顯示了簡單的CR無源后低通濾波器解決方案和超功能解決方案實測頻譜數據和音頻性能。
應用PCM DAC的家庭模式在這申請報告pcm1754 PCM1753，pcm1755，pcm1602，pcm1604，pcm1606，和pcm1608。
帶外噪聲理論

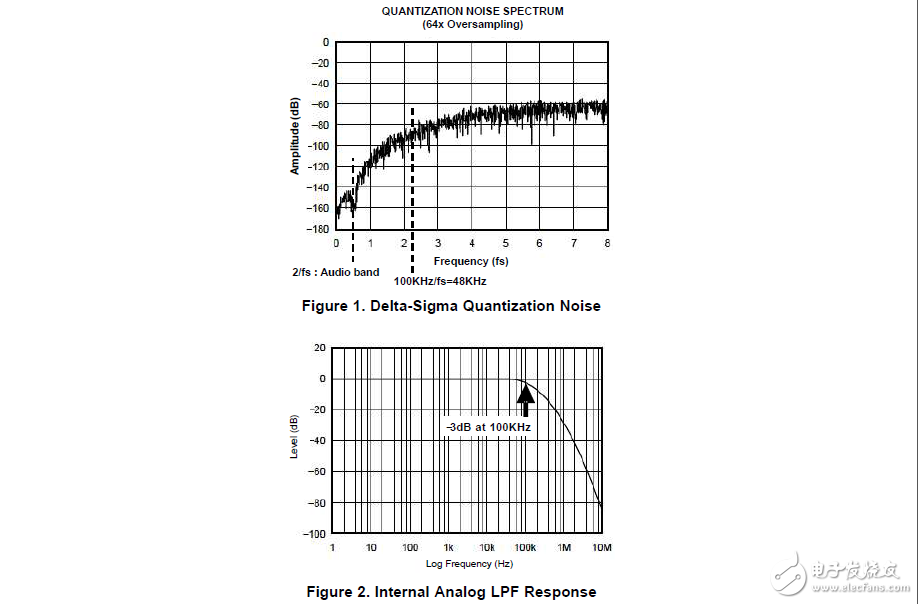

圖1顯示了所施加PCM的Δ-∑調制器部分的量化噪聲數模族模型。調制器是由64fs采樣率在默認狀態（FS：歸一化采樣頻率。音頻頻段的量化噪聲電平，高達FS / 2，是低電平，它可以達到指定的107分貝動態范圍。否則，量化噪聲水平從FS / 2 8fs頻率樂隊在–60財務總監，本應用報告定義為帶外噪聲。這量化噪聲在這種情況下，通過設計Δ-∑調制器，DAC家族給出了頻譜性第四級，8級量化器的Δ-∑調制器這種量化噪聲被轉換成模擬信號，然后，徹底的內部模擬低通濾波器。
圖2顯示DAC內部模擬低通濾波器的頻率響應，它具有100千赫的通帶寬，噪聲頻譜從FS / 2到FS帶不能刪除。因此，DAC輸出的音頻信號轉換為帶外噪聲作為總性能Δ∑量化噪聲和內部模擬低通濾波器性能
