這個TAS5701 PurePath數字?客戶評估模塊（EVM）演示了這個TAS5701裝置來自德克薩斯儀器（TI）。
這個TAS5701是一個D類音頻功率放大器的高性能PWM處理器。一個外部低音炮的功率級，這個TAS5701是一個2.1通道的裝置和一個I2S數字音頻流輸入一個線路電平PWM信號，可用于驅動外部功率級像tas5132。主要的兩個輸出通道使用LC解調濾波器配置在BD模式產生高音頻質量信號。低音炮的PWM信號提供給驅動外部D類功率級（tas5132），它使用一個LC解調濾波器驅動低音炮。有關的詳細信息tas5701裝置，檢查裝置的數據手冊文檔（slos559）。的特征及數字脈沖寬度調制器（PWM）是基于equibit?技術。

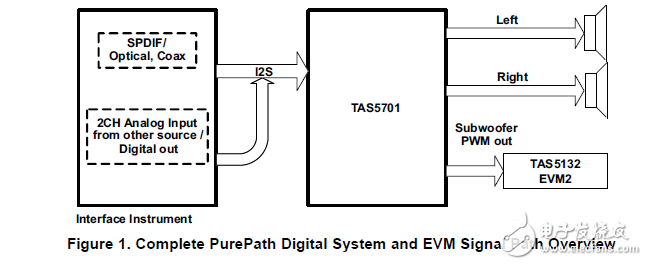

這個TAS5701裝置驅動兩8-w揚聲器高達20 W每通道（10%的THD + N）的線下配置，并提供PWM信號到外部功率級如tas5132evm2驅動外部低音炮。提供的tas5701evm PVDD和GVDD電壓等級的tas5132evm2。請檢查板的原理圖，和額外的tas5132evm2文件信息和更具體的應用信息的低音炮女兒卡和連接器。tas5701evm，連同其他TI組件在此板上，是一個完整的2.1聲道數字音頻放大器系統，包括數字輸入（輸出），模擬輸入通過ADC，和其他功能像靜音功能和斷電。
