阻抗匹配是指在能量傳輸時，要求負載阻抗要和傳輸線的特征阻抗相等，此時的傳輸不會產生反射，這表明所有能量都被負載吸收了。反之則在傳輸中有能量損失。在高速 PCB 設計中，阻抗的匹配與否關系到信號的質量優劣。PCB 走線什么時候需要做阻抗匹配？
不主要看頻率，而關鍵是看信號的邊沿陡峭程度，即信號的上升/下降時間，一般認為如果信號的上升/下降時間（按 10%～90%計）小于 6 倍導線延時，就是高速信號，必須注意阻抗匹配的問題。導線延時一般取值為 150ps/inch。特征阻抗

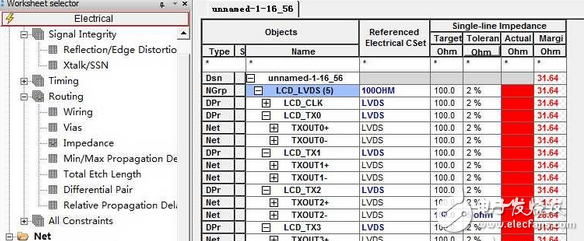

信號沿傳輸線傳播過程當中，如果傳輸線上各處具有一致的信號傳播速度，并且單位長度上的電容也一樣，那么信號在傳播過程中總是看到完全一致的瞬間阻抗。由于在整個傳輸線上阻抗維持恒定不變，我們給出一個特定的名稱，來表示特定的傳輸線的這種特征或者是特性，稱之為該傳輸線的特征阻抗。特征阻是指信號沿傳輸線傳播時，信號看到的瞬間阻抗的值。特征阻抗與 PCB 導線所在的板層、PCB 所用的材質（介電常數）、走線寬度、導線與平面的距離等因素有關，與走線長度無關。特征阻抗可以使用軟件計算。高速 PCB 布線中，一般把數字信號的走線阻抗設計為 50 歐姆，這是個大約的數字。一般規定同軸電纜基50 歐姆，頻帶 75 歐姆，對絞線（差分）為 100 歐
