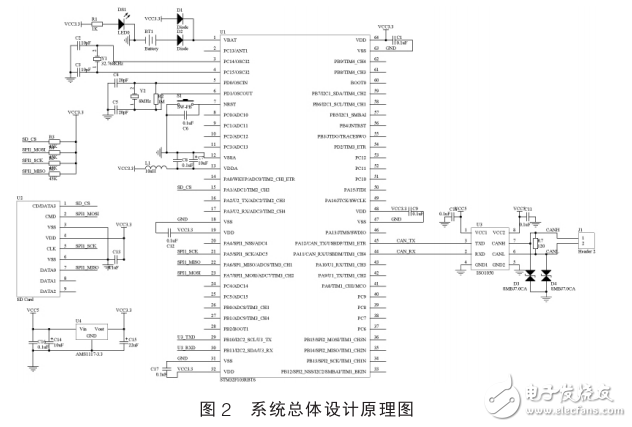

電源模塊為整個系統提供電源，STM32 單 片 機 要 求 2．0～
3．6V 的 操 作 電 壓，RTC 部分需要電池提供后備電源， 在 這 里
VBAT 采用 CR1220 紐扣電池和 VCC3．3V 混合供電的方式，在
有外部電源（VCC3．3V）時，CR1220 不給 VBAT 供電。 而在外部
電源斷開的時候，則有 CR1220 給 VBAT 供電。 這樣 VBAT 總是
有電的，以保證 RTC 的走時以及后備寄存器的內容不丟失。 單
片機供電方面， 采用 5．0V 電源通過 AMS 公司的 AMS1117 電
壓轉換芯片為單片機提供 3．3V 的工作電壓。
2．5 通信接口
目前電動汽車能量管理系統主要應用的數據接口為 CAN
接口。 在北美和西歐，CAN 總線協議已經成為汽車計算機控制
系統和嵌入式工業控制局域網的標準總線，并且擁有以 CAN 為
底層協議專為大型貨車和重工機械車輛設計的 J1939 協議，同
時主控芯片 STM32 內置 CAN 控制器， 只要外接 CAN 收發器
就可以實現 CAN 通信。 為了使系統具有盡可能的廣泛性，數據
記錄裝置設計了 CAN 通訊接口適應系統的
