嵌入式系統是以應用為中心、以計算機技術為基礎、軟件硬件可裁剪、適應應用系統對功能、可靠性、成本、體積、功耗嚴格要求的專用計算機系統。近年來，隨著微處理器技術、DSP 技術、多媒體編解碼技術以及嵌入式技術的發展，多媒體娛樂終端已經成為消費性電子產品的熱點。同時，逐漸成熟的市場隨著MP3 在市場上取得的巨大成功，以及MP4、數字電視、3G 通訊等相關技術的起步，在未來幾年內都將會得到快速發展。多媒體終端正是數字信息產業的一個重要組成部分， 所以在這個背景下，MultimediaTerminal 蘊含著極大地發展?jié)摿Α１疚氖腔?a href='http://m.xsypw.cn/v/tag/538/' target='_blank' class='arckwlink_none'>Linux 嵌入式操作系統在UP-TECHS3C2410 DVK1.1 開發平臺下設計并實現了一個高性能、低功耗、低成本的嵌入式掌上娛樂系統。
　　1 系統概述
　　本系統以UP-TECH S3C2410 DVK1.1 為開發平臺，使用嵌入式linux 作為操作系統。
　　本系統的實現包括兩個方面，一是底層系統的搭建。本系統是在通用的嵌入式Linux 操作系統上進行適當?shù)牟眉簦蛊浞舷到y(tǒng)的硬件平臺，并且初始化開發底層的驅動，實現了對系統的控制以及數據的存儲和傳輸。二是應用層的實現。
　　系統的底層包括文件系統的搭建以及各種接口部件的驅動程序，這些驅動程序通過嵌入式Linux 操作系統進行調用，然后完成應用的功能，為上層的接口層和應用層提供服務［5］。
　　中間的嵌入式GUI 為接口層，采用QT4 作為用戶GUI 的界面庫。QT4 是基于服務器-客戶端的一種用戶界面中間件，提供了豐富的功能控件和精美的界面設計功能，可以便捷的設計出所需要的各種功能模塊。
　　系統的最上層就是直接面向用戶的應用層。該層采用QT4 設計，向用戶提供了精美的用戶界面，用戶可以通過觸摸屏方便的調用相關功能。系統的軟件結構框圖如圖1 所示：
　　

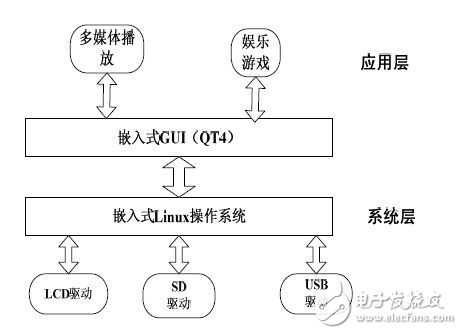

　　圖1 系統的軟件結構框圖
　　應用層的設計是本文主要的開發工作，主要包含以下幾種功能模塊：
　　① 多媒體功能模塊：調用MPlayer 播放器對系統內存或者USB 接口中的外存定位對應的體文件，并將其解碼；視頻、視頻文件可以全屏播放/最小播放。幾乎可以播放市面上現存的所有的音頻、視頻文件。
　　② 娛樂游戲功能：提供了幾個界面友好有趣的游戲，增加系統的娛樂性。
　　2 開發平臺
　　2.1 硬件開發平臺介紹
　　硬件平臺采用博創UP-TECH S3C2410 DVK1.1 開發板，處理器類型：Samsung S3C2410.主頻：203MHZ。
　　它適用于工業控制、移動通信設備、醫療儀器等多種場合，外擴64MB NAND FLASH 和64M SDRAM，提供USB2.0 接口與計算機進行高速通信；該平臺集成了大尺寸LCD 觸摸屏，型號：LQ080V3DG01，分辨率：640*480 像素，這也是選擇它作為開發平臺的重要原因。系統硬件結構框圖如圖2 所示。
　　
　　圖2 系統硬件結構框圖
　　2.2 軟件開發平臺介紹
　　在系統層，由于UP-TECH S3C2410 DVK1.1 開發板提供原始的系統（vivi、linux-2.4、root.cramfs）版本低，因此，針對多媒體娛樂系統，裁剪移植了適合本系統的Uboot-1.1.6、linux-2.6.24 內核和yaffs 文件系統。該系統使用較為通用的bootloader:UBoot，網絡資源較多的內核linux2.6 和可讀可寫的yaffs 文件系統，易于系統的開發。并配置了LCD 屏驅動、網卡驅動、SD 卡等驅動。
　　在應用層，采用QT SDK 設計所有的應用程序。
　　Qt 是一個跨平臺的C++圖形用戶界面（GUI）庫，包括跨平臺類庫、集成開發工具和跨平臺IDE.使用Qt“一次開發，多次編譯”，無須重新編寫源代碼，便可跨不同桌面和嵌入式操作系統部署這些應用程序。
　　3 實現原理
　　應用層軟件的設計主要包括兩個模塊：多媒體播放器以及游戲模塊。用戶主界面設計了一個主框架，然后將其他功能模塊的圖標放在該框架內，完成了整體的規劃設計。下面詳細介紹這兩個功能模塊的設計與實現。
