引言
　　隨著半導體技術的發展，深亞微米工藝加工技術允許開發上百萬門級的單芯片，已能夠將系統級設計集成到單個芯片中即實現片上系統SoC。IP核的復用是SoC設計的關鍵，但困難在于缺乏IP核與系統的接口標準，因此，開發統一的IP核接口標準對提高IP核的復用意義重大。本文簡單介紹IP核概念，然后從接口標準的角度討論在SoC設計中提高IP核的復用度，從而簡化系統設計和驗證的方法，主要討論OCP（開放核協議）。
　　

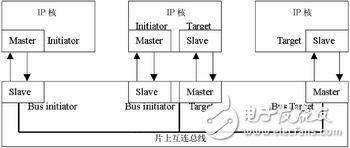

　　圖1 OCP工作原理示意圖
　　

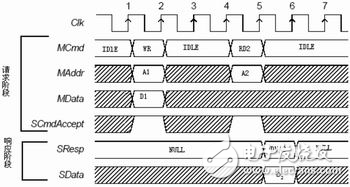

　　圖2 讀/寫操作的時序
　　
　　圖3 讀/寫狀態機
　　OCP簡介
　　基于IP核復用技術的SoC 設計使芯片的設計從以硬件為中心轉向以軟件為中心，芯片設計不再是門級的設計，而是IP核和接口及其復用設計。IP核集成到系統所要考慮的問題包括：同步，例如全局執行、數據交換和協議方面的同步操作；協議轉換，不同模塊間不兼容的協議的轉換，封裝可用來解決這個問題，但需要考慮時序約束；I/O緩存，為滿足系統行為和時序約束可能需要緩存數據。另外，出于對核設計的保護會故意隱藏一些信息，而這些信息在集成時可能需要。為解決這些問題需要
　　一個好的接口標準，一些大公司現在已有自己的IP核接口標準，比如Altera的Avalon，Atlantic、IBM的CoreConnect、ARM 的AMBA等。因為核的多樣性，使用完全相同的接口是不現實的，OCP將軟件中的分層概念應用到IP核接口，提供一種具有通用結構定義、可擴展的接口協議，方便了IP核與系統的集成。
　　OCP協議使IP核與系統的接口與IP核的功能無關，設計人員不需要了解核內部也能利用它進行系統設計。OCP接口允許設計者根據不同的目的配置接口，包括接口的數據寬度、交換的握手協議等，在SoC設計中可以裁剪核的功能，降低設計復雜性，減小面積，同時滿足SoC的要求；OCP接口還保持核在集成到系統的過程中自身完全不被改變，就是說在總線寬度、總線頻率或電氣負載有變化時核保持不變。使用OCP接口的設計可以交付即插即用的模塊，同時支持核的開發與系統設計并行，節省設計時間。
