眾志-863系統芯片 USBDC(univer serial bus devce control通用串行總線設備控制芯片，以下簡稱USBDC)是和帶有USB主機控制器的設備進行通信的支持部件，實現和帶有USB主機控制器的設備進行數據交換。
USBDC和APB連接進行寄存器的初始化配置，和DMAC連接進行大量的數據交換。
1.1 功能簡述
1.1.1宏觀特性
眾志-863系統芯片 USBDC具有以下特征：
l 48MHZ的系統時鐘
l USB外掛FIFO,發送和接受FIFO都為128x16
l 一個配置，三個端點
l DMAC傳輸方式
1.1.2主要功能

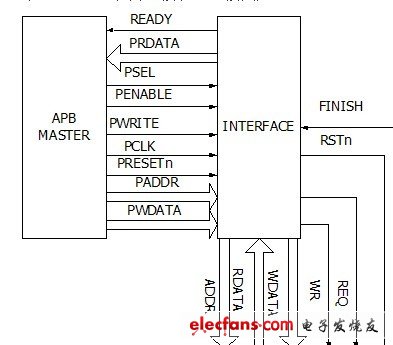

INTERFACE模塊的功能 暫存數據(讀寫數據)、地址信號、讀寫信號
FSM模塊的功能 把APB的時序轉化為USB的時序同時返回FINISH信號和讀數據
USBDC 使用SYNOPSYS公司的DESIGNWARE，設備端的控制芯片，把有效負載轉換為滿足協議的數據格式。
?
