發視頻資料介紹

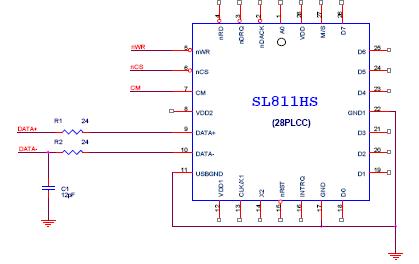

SL811HS是一個嵌入式的主/從設備控制器，可以全速或低速與USB設備通信。SL811HS可以接微處理器，微控制器，DSP，或者直接接到多種總線上如：ISA,PCMCIA和其它。SL811HS主機控制器遵從USB協議1.1，嵌入式USB主/從設備控制器SL811HS把USB串行接口和內部全速低速收發器合為一體。SL811HS支持和運轉在USB12Mbps的全速模式下，或者在1.5Mbps的低速模式下，SL811HS的數據口微處理器接口提供8bit位數的I/O或者雙向的DMA，通過中斷允許簡單接口到標準的微處理器或控制器，如：摩托羅拉，英特爾CPU或者其它。SL811HS的內部，包含一個256字節用于控制寄存器和數據緩沖的隨機存儲器。可用的封裝有28針的PLCC（sl811hs）封裝和48針的TQFP（sl811hst-ac）封裝。兩者都運行在3.3伏的電壓下。I/O接口的邏輯兼容5伏電壓。
4.2 SL811HS主/從模式選擇
SL811HS能工作于兩種模式—主或從。對于從設備模式的操作和規格，請參見SL811S的規格。這個文件里只包含有主機模式的操作。
4.3.1 USB規格依從
遵從USB規格1.1
