AGC電路常用于RF/IF電路系統中，AGC電路的優劣直接影響著系統的性能。因此設計了AD603和AD590構成的3~75dBAGC電路，并用于低壓載波擴頻通信系統中的數據集中器。
在很多信號采集系統中，信號變化的幅度都比較大，那么放大以后的信號幅值有可能超過A/D轉換的量程，所以必須根據信號的變化相應調整放大器的增益。在自動化程度要求較高的系統中，希望能夠在程序中用軟件控制放大器的增益，或者放大器本身能自動將增益調整到適當?shù)姆秶D603正是這樣一種具有程控增益調整功能的芯片。它是美國ADI公司的專利產品，是一個低噪、90MHz帶寬增益可調的集成運放，如增益用分貝表示，則增益與控制電壓成線性關系，壓擺率為275V/μs。管腳間的連接方式?jīng)Q定了可編程的增益范圍，增益在-11～+30dB時的帶寬為90Mhz，增益在+9～+41dB時具有9MHz帶寬，改變管腳間的連接電阻，可使增益處在上述范圍內。該集成電路可應用于射頻自動增益放大器、視頻增益控制、A/D轉換量程擴展和信號測量系統。
AD603的特點、內部結構和工作原理
（1）AD603的特點??
?AD603是美國AD公司繼AD600后推出的寬頻帶、低噪聲、低畸變、高增益精度的壓控VGA芯片。可用于RF/IF系統中的AGC電路、視頻增益控制、A/D范圍擴展和信號測量等系統中。
（2）ad603引腳排列是、功能及極限參數

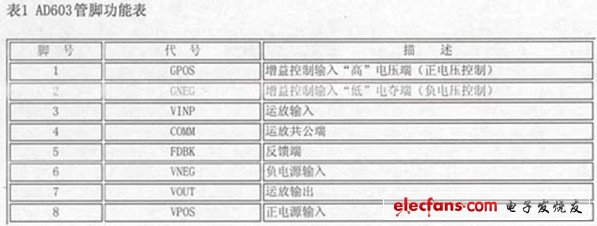

AD603的引腳排列如圖1所示，表1所列為其引腳功能。AD603的極限參數如下：
