系統級EMC問題的解決思路
解決系統 EMC 問題的思路當對電子產品做 EMC 試驗時，依據相關標準，有許多試驗項目要做。即使設計工程師在 PCB 設計時認真考慮了 EMC 設計，也會由于設計、加工等過程中一些不確定因素，試驗時還是可能出現一些 EMC 問題。尤其是對于大型復雜的通信系統設備而言，因為他們有許多對外接口線，對于設備的接口線，有時在 PCB 上的處理并不能解決全部問題。系統設備在進行 EMC 試驗時，如果出現輻射發射測試、傳導發射測試、雷擊浪涌抗擾性試驗的問題，可參考如下流程圖形式思路解決問題。

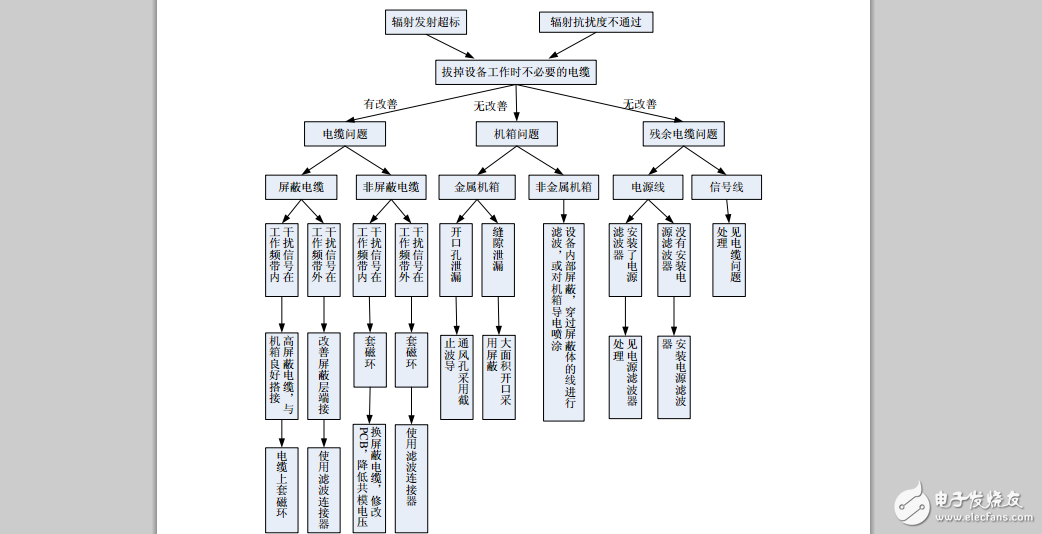

1、輻射發射與輻射抗擾性

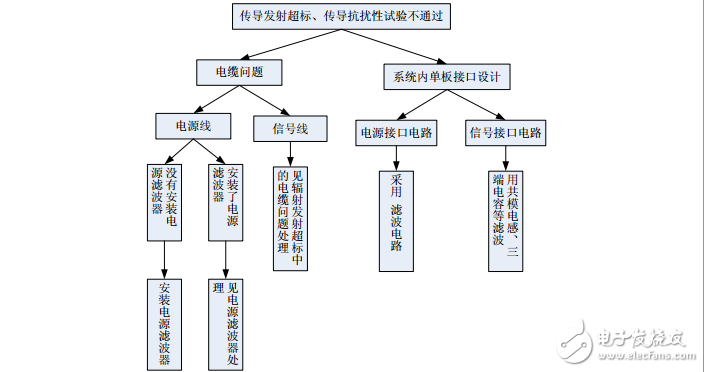

2、傳導發射與傳導抗擾性
