MM6D遙控開關設備開源硬件

2512922 2023-02-03 | zip | 0.93 MB | 次下載 | 免費

普通下載普通下載

資料介紹

描述

另請參閱使用 MM6D、MM7D、MM8D和MM9A設備構建的迷你農場控制系統！

一、硬件

一、技術數據

供電電壓：230V交流
輔助電壓：12V DC
電源電流：最大。15 A（帶負載）
機械尺寸：300 x 220 x 120 mm
防護等級：IP 55
覆蓋層質量：termoplast (ABS)
通訊方式：WLAN和串口
最新軟件版本：v0.3
管理：串行控制臺

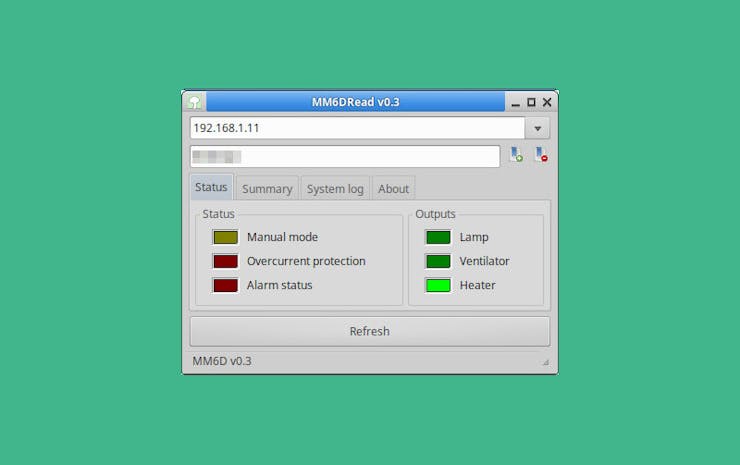

用戶界面：網頁用戶界面

最大輸出負載：

狀態燈：12V DC 6W（Wickmann型保險絲保護）
燈泡輸出：230V AC 460W（有斷路器保護）
呼吸機輸出：230V AC 460W（有斷路器保護）
加熱器輸出：230V AC 2.3 kW（受斷路器保護）

2. 總體說明

該設備有四個 12V 直流輸入，由光耦合器和四個繼電器輸出分開。可以通過無線網絡和 HTTP 查詢或設置它們的狀態。電源輸出也可以手動切換。微控制器的持續運行由 3.7V 500mAh 鋰聚合物電池保證，報警傳感器由不可充電的 6F22 9V 電池提供。該設備是我不斷發展的站點控制系統的一部分。

3.單位外觀

a) 手冊和連接器

mm6d_3_ts6faG1nQr.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

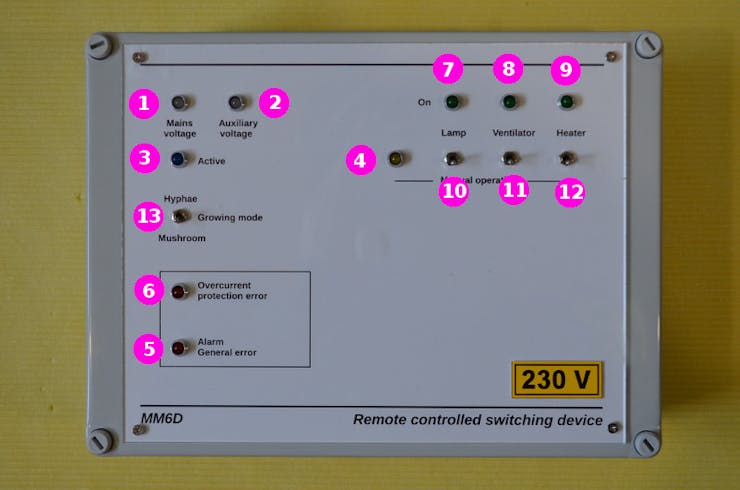

前面板

1：市電電壓信號燈（白色LED）
2：輔助電壓信號燈（白色LED）
3：活動信號燈（藍色LED）
4：手動模式信號燈（黃色LED）
5：報警/一般錯誤信號燈（紅色LED）
6：保護錯誤信號燈（紅色LED）
7：燈亮信號燈（綠色LED）
8：呼吸機開啟信號燈（綠色 LED）
9：加熱器開啟信號燈（綠色 LED）
10：燈具手動模式開關（SW1）
11：呼吸機手動模式開關（SW2）
12：加熱器手動模式開關（SW3）
13：運行模式開關（SW4）

b) 內部結構

figure2_0mMzu3hkd9.png?auto=compress%2Cformat&w=740&h=555&fit=max

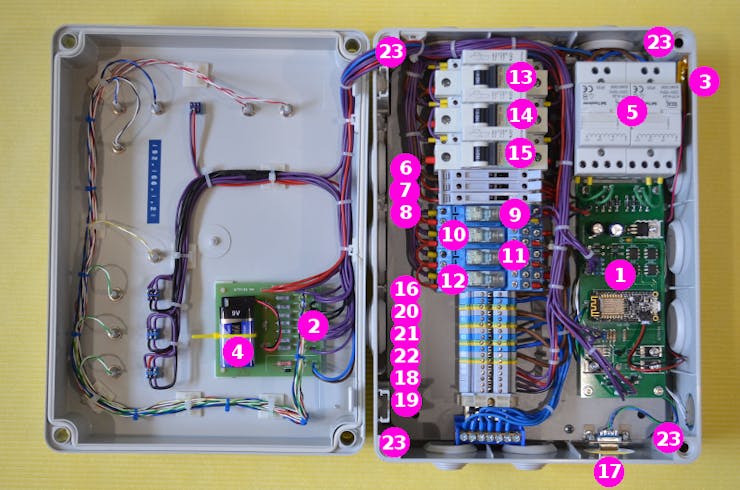

內部結構

1：主板
2：顯示板
3：單片機的累加器（BT101）
4：報警輸入電池（BT201）
5：變形金剛
6：變壓器熔斷器（F4）
7：輔助電壓保險絲（F6）
8：外部狀態燈熔斷器（F5）
9：外部狀態燈繼電器（K4）
10：燈輸出繼電器（K1）
11：呼吸機輸出繼電器（K2）
12：加熱器輸出繼電器（K3）
13：燈輸出斷路器（F1）
14：呼吸機輸出斷路器（F2）
15：加熱器輸出斷路器（F3）
16：電源連接器 (P1-3)
17：控制臺連接器 (P18)
18：報警傳感器連接器（P13-14）
19：狀態燈連接器（P15-17）
20：燈連接器 (P4-6)
21：呼吸機連接器 (P7-9)
22：加熱器連接器 (P10-12)
23：安裝孔

4.原理圖和PCB圖

您可以從開發人員/制造商的網站下載接線圖作為完整文檔的一部分或單獨的 PDF、SVG 和 KiCAD 格式。生產所需的 Gerber 文件包含在軟件包中。

5.其他圖紙和文件

文檔包內容為 PDF 和 DXF 格式的鉆孔圖。

6. 使用條款

可以根據Creativ Commons 4.0 署名非商業 (CC-BY-NC-4.0) 許可修改和/或重新分發硬件文檔。

7. 可下載文檔

.tar.gz 格式壓縮文件中的完整硬件文檔可以從制造商的網站或Github 下載。

二。軟件

一、總體說明

程序的任務是操作硬件并與中央控制器通信。

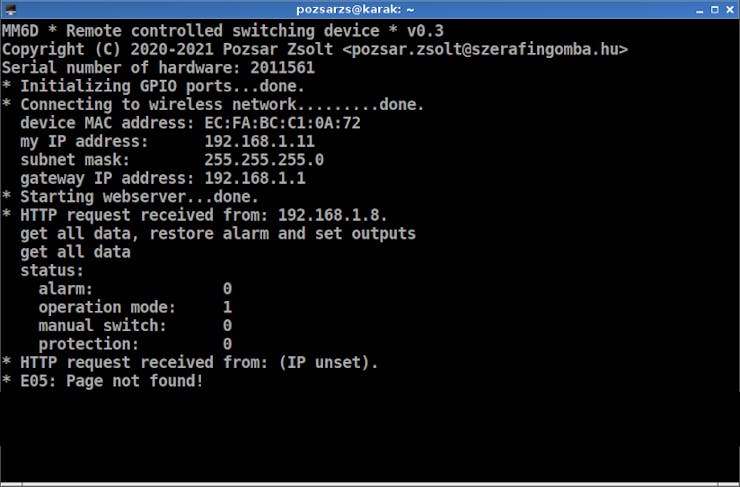

該程序在串行控制臺和系統日志上顯示初始化步驟和錯誤消息。

收到 HTTP 請求時，會檢查客戶端的 IP 地址和用戶名參數。如果合適，讀取輸入或打開/關閉輸出。在 Web 界面上顯示結果之后。傳入請求由藍色活動 LED 閃爍指示。

2. 安裝

在安裝程序之前，您需要設置這些值：

// settings
const char* wifi_ssid = "";
const char* wifi_password = "";
const String uid = "";
const String allowedaddress = "";

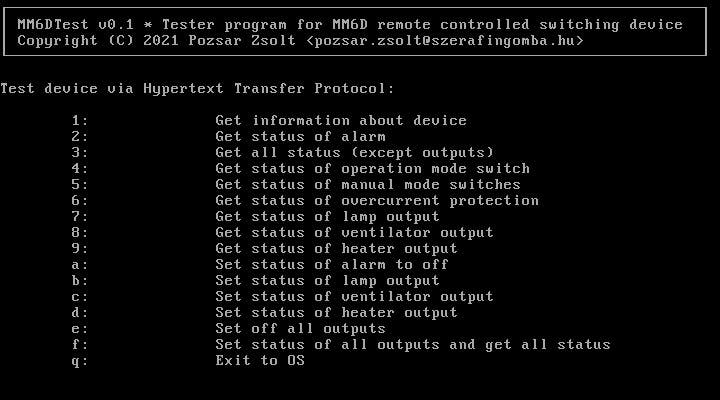

使用 USB 數據線和 Arduino IDE 軟件將程序安裝到微控制器。在安裝過程之前，從庫目錄中解壓所需的庫或從 Github.com 克隆到 ~/Arduino/libraries/。安裝后，在串行控制臺上或使用網絡瀏覽器（使用測試頁文件夾中的 index.html）或使用MM6DTest命令行實用程序（在 FreeDOS 或 GNU/Linux 上）檢查控制器的操作。
