描述

人類從很小的時候就開始創造樂器和音樂，享受著音樂帶來的快樂。

迄今為止，世界上有無數美妙的樂器。就連杯子、碗都可以成為“樂器”，參與音樂的制作。經過數月的設計、調試和生產此產品，我們能夠推出它，我們真誠地希望您會喜歡它。

它包含8 種音效-

鋼琴，

吉他、八音盒、鈴鐺、曼陀林、小號、小提琴和風琴，其中鋼琴為默認音效。

它還包含4種打擊樂器音效——大鼓、軍鼓、踏板和鐃鈸。

完成整個項目后，您可以播放或錄制音樂。您將通過我們的鋼琴套件學習有用的知識和技能，為進一步學習打下良好的基礎。請仔細按照說明進行焊接，希望您會喜歡一個滿意的項目。

您可能需要的工具：

? 烙鐵（建議使用 40-60 瓦，大約 350 ℃/662 ℉，焊接時間為 1-2 秒）

? 一些焊錫絲（推薦無鉛助焊劑，直徑：0.8mm）

? 鑷子

? 十字螺絲刀

? 尖嘴鉗; 對角線或平口鉗（可選）

? 松香/海綿墊（可選）

準備焊接時，請檢查紙質說明書中的產品清單以及您獲得的組件，看看是否有任何缺失的零件。

• 請注意，IC1和IC2在出廠前已焊接在電路板上，方便您使用。
• 盡量不要用手直接接觸芯片，防止靜電不小心損壞芯片。
• 請注意，良好的焊點是非常基本和重要的部分。下面是一張圖片，供您輕松參考，

如果您是電子產品的新手，第一次可能會遇到焊點問題，沒關系，請不要擔心，沒有人能在第一次就完美。但如果你越來越多地學習和練習這些技能，你就會做得很好！

讓我們開始組裝吧！

我們建議從較低的組件到較高的組件組裝組件。每個人都有自己的焊接習慣，所以改變一些步驟順序是可以的。

為避免靜電損壞元器件尤其是IC芯片，可以戴防靜電手套、勤洗手、大面積接觸金屬物體以釋放靜電等。

焊接和安裝步驟

• 安裝電路

1. 我們將從電阻器R1、R2、R3、R4、R5、R6、R7、R8 和 R9 開始。可以參照電阻色標來識別，也可以用萬用表來識別。找到 R9 有點困難，它位于 SW19 和 SW20 之間。

2. 焊接鉭電容C1（474PF）、陶瓷電容C2（224PF）、C3（104PF）。它們都沒有極性。

3. 焊接二極管 D2(1N4148) 。

· 請注意黑色的一面對應安裝在PCB板上D2位置有白色矩形的那一面。參考下圖，

4.焊接紅色LED。

·它也有極性。請注意它的正負方向。

· LED 的短腳為陰極/負極引腳，對應 PCB 上輪廓的平面?zhèn)龋瑯?biāo)記為“-”，LED 的長腳為陽極/正極引腳，對應圓形PCB 上輪廓的一側，標記為“+”。

5、然后我們來焊接電解電容E-1（4.7uF/10v）。

· 密切注意電容器的方向。

· 長針是陽極/正極針，插入標有“+”的孔，短針插入標有“-”的負極孔

6. 安裝自動開關K1。

· 檢查開關的底部，你會看到它下面有一個縫隙。PCB 上還有一個白色的小矩形符號。

· 請使開關的缺口側與PCB 上的白色方塊相對應。

7. 現在我們要組裝按鍵/按鈕。

· 第一排（SW1-SW15）應焊接15個白鍵，用于播放音樂。12個黑鍵應該焊接在第二行（SW16-SW27）。其他 12 個紅色鍵就在板的中心附近 (SW28-SW39)。

· 關于如何安裝密鑰的一個提示：

將按鍵水平放置，使4個引腳與板子平行，然后將其水平按入孔中，如果不水平放置按鍵，在強力按壓時可能會損壞引腳。當聽到“KA/DA”的一聲響時，按鈕已牢牢固定在孔中。即使在焊接之前，也沒有松動的痕跡，便于焊接。焊接后，彈奏鋼琴時按鈕是平的。請注意不要漏焊或誤焊。

· 參考下圖，您會看到我們?yōu)槊總€白鍵標出了數字符號。

8. 安裝揚聲器。

· 轉到板的背面，讓我們安裝揚聲器。我們需要使用電線將其與電路板連接。

· 先將電線（黃色）焊接到揚聲器上，然后分別在SP1 和SP2 上焊錫。這樣更容易將電線焊接在電路板的焊盤上。沒有極性，因為一個揚聲器。

· 使用3個圓頭螺絲和3個金屬件固定揚聲器，如下圖8-1所示。

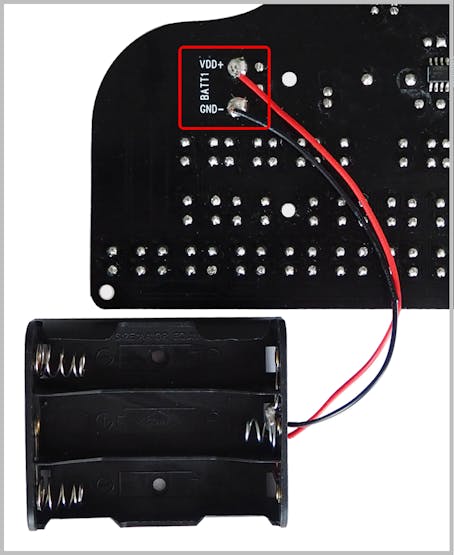

9. 安裝電池盒。

· 在安裝電池盒之前，請檢查所有焊點是否焊接良好，因為電池盒會覆蓋其中一部分。

· 電池盒紅線接“+”焊盤，黑線接“-”焊盤。整理電線，然后使用平頭螺釘和螺母將電池盒固定在電路板上。

· 兩個白色圓柱體用于增加電池盒和電路板之間的距離。不用它們就好了。

1.安裝“鋼琴”的支腿

· 用圓頭螺絲將黑色塑料六角管固定在標有T1、T2、T3的板上。

· 將整個套件放在辦公桌上，一個漂亮的鋼琴造型項目就這樣出現了。

恭喜你！按照這里的步驟你已經完成了鋼琴套件，已經迫不及待想要彈奏了！讓我們看看按鍵是如何工作的！

按鍵說明

焊接部分完成后，將 3 節 AA 電池（4.5V）放入電池盒中，按下開關為它通電，紅色 LED 燈會亮起，準備就緒。

首先參考以下功能鍵的簡單說明。

• 1、SW1-SW15鍵為旋律鍵，SW8為Middle C，即鋼琴鍵中音1的讀音。SW1-SW7 是低音區，SW8-SW15 是鋼琴鍵的中音區。
• 2. SW16-SW21為獨立琴鍵，可由四種樂器組成樂曲。（SW17底鼓，SW18軍鼓，SW19踏板，SW20鐃鈸。）SW16負責調整SW17-SW20的節奏。按 SW21 可以編程 SW17-SW20 的節奏。
• 3、SW22-SW25為獨立的演示功能鍵，SW23、SW25為調整曲子播放快慢的速度。按 SW22 播放所有歌曲，按 SW24 播放下一首。
• 4、SW26-SW27為音量調節按鈕，SW26為音量增大，SW27為音量減小。
• 5、SW32-SW39為鋼琴音效選擇：SW39（鋼琴）、SW38（管風琴）、SW37（小提琴）、SW36（小號）、SW35（曼陀林）、SW34（鈴）SW33（八音盒）、SW32（吉他）。
• 6、SW28為停止鍵。播放此按鈕可在播放過程中停止。
• 7、SW29為隨曲播放模式。SW1-SW15 的每個鍵都“隱藏”了一首歌曲和音樂。可以先按一下SW29鍵，再按一下SW1-SW15中的任意一個鍵。第一次按下的鍵意味著您選擇了該鍵中的音樂。每按一次，就會輸出歌曲的一個音符，然后可以連續按鍵，直到歌曲播放完畢！
• 8、SW31為錄音鍵。按下后，按下或不按下SW32-SW39中的任意一個，再按下SW1-SW15，即可隨意錄制鋼琴或其他樂器的聲音。
• 9. SW30為播放鍵。編程和錄音后按下此按鈕即可收聽音樂！享受！
• 10. 如果您在鋼琴開機狀態下放置 3 分鐘，它會響起歡快的曲調，提醒您它仍在工作。繼續播放或再次按下 K1 以節省電池電量。

l先簡單嘗試一下：

按一個或幾個白鍵 (SW1-SW15) 來感受旋律。為套件供電時默認為鋼琴鍵。

嘗試按下并選擇樂器鍵 (SW32-SE39) 來改變音效。同時，您可以按 SW26 或 SW27 提高或降低音量；按節奏鍵 (SW17-SW20) 添加一些節奏。

l錄音旋律：

按“RECORD”SW31，白鍵上的旋律序列，然后“REPLAY”SW30 以聽到它。壓制順序最多可達35個單位。如果你想錄制其他樂器，只需在按下“錄制”鍵之前選擇它。

當你重放你的錄音時，你也可以按節奏鍵或改變樂器的類型。

l錄音節奏：

有一個基本的節奏音序器（“SWITCH”SW16 鍵訪問 SW17-SW20 上的第二層節奏樂器）。您可以通過按下“PROGRAM”SW21 來錄制節奏/鼓循環，然后是擊打序列（使用 SWITCH 訪問第二組鼓），最多 48 次擊打。當你按下“REPLAY”SW30時，這將循環播放，你可以在白鍵上同時播放一段旋律，你也可以選擇不同的樂器音效。按“停止”鍵停止錄制的節奏。

l一鍵/一記（OK/ON）：

有一系列許多曲調，每次按下白鍵都會播放一個音符（任何白鍵都可以）。按一次或多次“OK/ON”SW29，然后按其中一個白鍵選擇曲調。

l為示范曲添加您的節奏：

這是一個非常放松的部分。按小樣SW22，小樣曲子很輕，速度快，聽起來很歡快，按SW16-SW20可以加入自己的節奏。SW24為交換下一個，SW23、SW25為調整下一個的速度。

最后附上3首樂譜，方便大家輕松入門。

如果你喜歡，請不要猶豫給我點贊、評論或分享，這將是一個很大的幫助和鼓勵！先謝謝了！:-)

在亞馬遜上查看它的鏈接，VOGURTIME DIY 鋼琴套件

擁有并自行構建！然后與您的家人和朋友度過愉快的時光！

感謝您的閱讀！
