使用物聯網監控行業

2388811 2023-02-07 | zip | 0.64 MB | 次下載 | 免費

資料介紹

描述

該項目旨在監控工廠并使用 IoT 在您的智能手機或其他設備上獲取信息。

背景

該項目旨在監測氣體、溫度、濕度、噪音、氣壓等，并在您的智能手機上報告信息。并且還講述了工人的有害條件。

根據國家消防協會 (NFPA) 的最新火災統計數據，工業和制造場所每年平均發生 37, 000 起火災。這些事件導致 18 名平民死亡、279 名平民受傷以及10 億美元的直接財產損失。- 因此，如果我們能夠檢測到易燃?xì)怏w以及發生火災和事故的可能性，則該項目可以避免生命和財產損失。

關于

該項目旨在遠程監控任何制造工廠的溫度、運動、濕度和二氧化碳等。該項目使用了 Arduino Mega 和 ESP8266 以及各種傳感器。通過使用物聯網，該項目會將有關工廠當前天氣和氣體濃度的數據遠程發送到您的電子郵件/短信。該程序還設置了參數，如果結果不在參數范圍內，它將通過警告通知結果，以便立即采取行動防止火災...它還可以在發送通知時拍照<通過使用阿杜卡姆>。通過使用運動傳感器，它將有助于在參數中設置的辦公時間后監控未經授權的進入。該項目使用 Blynk 作為服務器和應用程序來查看您的數據。我計劃使用 Arduino Cloud，但它不適用于 ESP8266。

組件

img_20180902_183817_1Mbr2PbmvZ.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

1 / 5 ? BMP280 和 ESP8266

阿杜諾的東西

首先收集所有組件。

您需要上傳草圖“Calibrate_MQ2”并在新鮮空氣中保持 MQ2 連接到 A0 上的 Arduino。串行監視器將顯示需要在最終草圖中替換的 Ro 值！

下載 Blyn 應用程序

并掃描二維碼<附后>復制項目

screenshot_20180902-230614_fUTyqTvKct.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

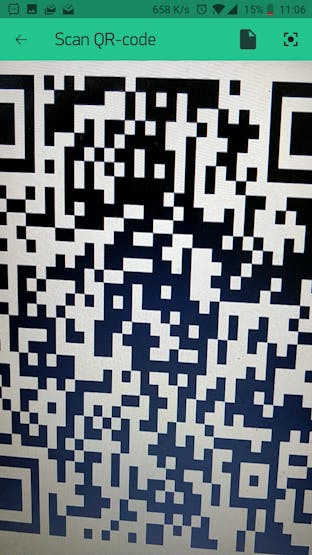

用Blynk掃描下方二維碼！

它會將身份驗證令牌發送到您注冊時使用的電子郵件地址

在 Industries_Monitor 草圖中更改 SSID、密碼、授權令牌和 Ro 值！

之后將“Industries_Monitor”上傳到您的 Arduino Mega 并根據原理圖連接 ESP8266 和其他傳感器

img_20180902_183748_4GoMim3t8f.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

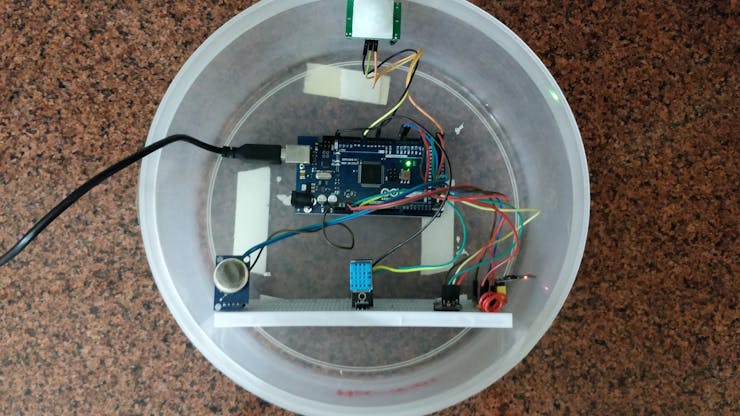

連接設備并像這樣把它放在盒子里！

<下面附上原理圖>

<下面附上代碼>

項目完成！

服務器端

該項目的服務器端由免費應用程序/主機 Blynk 管理。

數據的發送和接收由POST、PUT、GET等處理；在電話和esp8266上。

您也可以設置自己的服務器。在這里幫助：

https://github.com/blynkkk/blynk-server

查看數據

從 App Store/Play Store 在智能手機上安裝 Blynk

掃描二維碼打開您之前制作的項目！

編輯您想要的電子郵件地址和其他內容

按下播放按鈕即可從您的設備獲取實時信息！

您可以看到溫度、濕度、氣壓、運動、氣體讀數...

您還可以查看帶有天氣讀數歷史記錄的圖表 <***需要 SuperChartWidget>

如果氣體讀數（一氧化碳、液化石油氣、煙霧）隨后增加，服務器將告訴設備打開排氣裝置或提高其速度（如果連接到它）并打開響亮的警報器以通知管理人員讀數增加..

<**有關此的詳細信息在 Blynk 的 Eventor Widget 中>

在職的

我用 Arduino Mega 來制作這個項目！該項目不需要很多引腳，但只有具有更多內存的板才能工作。

Arduino Mega 連接到 ESP8266 板以連接 Wi-Fi。ESP8266 將用于連接 Wi-Fi 和服務器，并通過 MQTT 協議與其通信。ESP8266 通過串行接口連接。

我做的系統會監測溫度和壓力（使用BMP280）和濕度（使用DHT11）！

由于現代工廠/工業使用化石燃料或其他氣體；該系統還使用 MQ2 氣體傳感器監測一氧化碳（無聲殺手）、液化石油氣和煙霧等氣體。它還具有 PIR 運動傳感器，用于檢測人體和運動活動。

大多數分析數據的工作將在服務器端完成。這里的服務器是 Blynk。服務器托管網頁并管理數據輸入及其必須完成的分析。它使用事件或小部件根據設備發送的信息提供通知和其他內容。

如果您看到代碼和Blynk界面，您將了解服務器的工作！
