描述

你確定你的老板付給你所有的工作嗎？您可以通過出勤記錄證明這一點。

我對此不確定，所以我開發了一個 Arduino 項目，它可以監控我的工作量。

它使用微型 SD 存儲工作時間和 RFID 傳感器，因此使用起來方便快捷。

時間的大腦是一個 DS1307 IC，它保持當前的小時和日期。它需要一塊小電池，這樣當系統關閉時它就不會丟失數據。

• 微型SD

我使用這個與 SPI 配合使用的屏蔽。

?

在微型 SD 上，程序?qū)⒋鎯?chǔ)誰以及何時進出。

• 實時時鐘

RTC（實時時鐘）與需要一些組件才能工作的 DS1307 IC 一起工作。第一個是 32.768 KHz 晶體和 2 個上拉電阻，因?yàn)樗褂?I2C。

• 射頻識別

我使用了可以讀取 RFID 標簽的 RFID 傳感器。Arduino 需要 MFRC522 庫。

?

mfrc 對象需要兩個參數：2 個引腳，分別是 Arduino 引腳 9 上的 RST 和 Arduino 引腳 8 上的 SS。

MFRC522 mfrc(8, 9); //pin 8->SS pin 9->RST

?

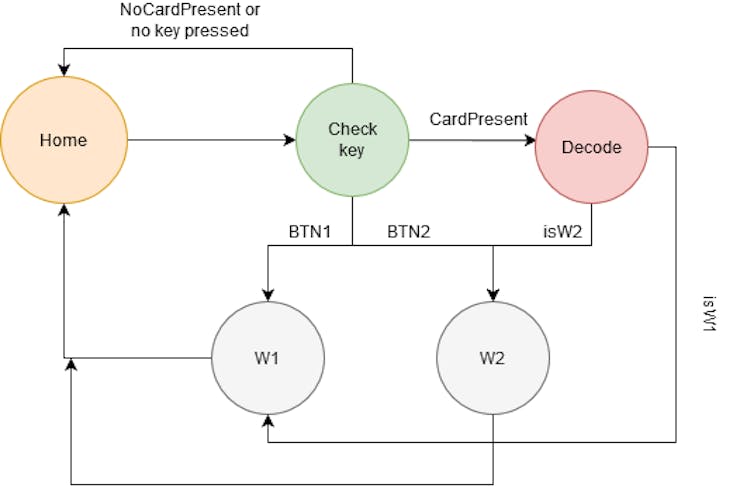

這個項目的算法作為一個狀態機工作，所以有一個叫做Home的狀態，這意味著 Arduino 顯示時間和日期，并檢查附近是否有卡或是否有人按下了一些按鈕。

如果有卡片，Arduino 會解碼 TAG，然后如果它識別出卡片，則進入狀態W1或W2 ，否則它會返回主頁。

?

這個項目可以處理兩個工人，但它非常可擴展。

• 電路板

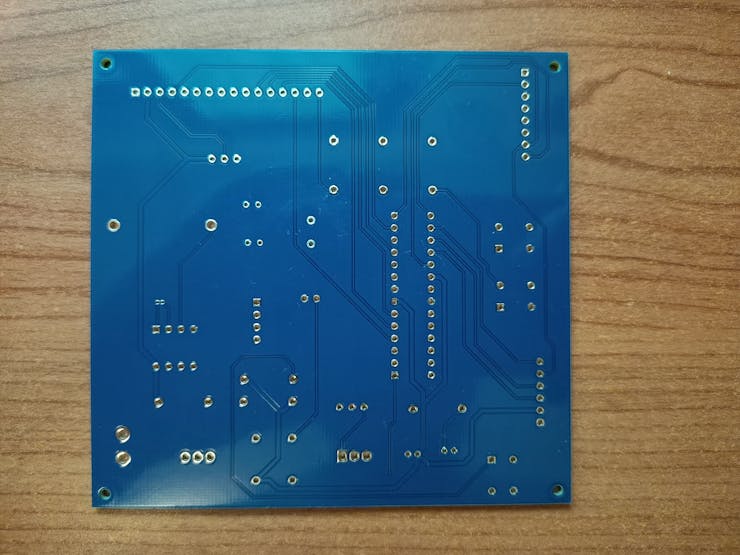

感謝PCBWay ，我可以用我最喜歡的顏色在專業 PCB 上制作我的項目。

?

?

?

?

1 / 3

?

PCB 的質量令人驚嘆！PCB 100% 反映了我的布局。這種硬件可以將您的項目提升到另一個層次。

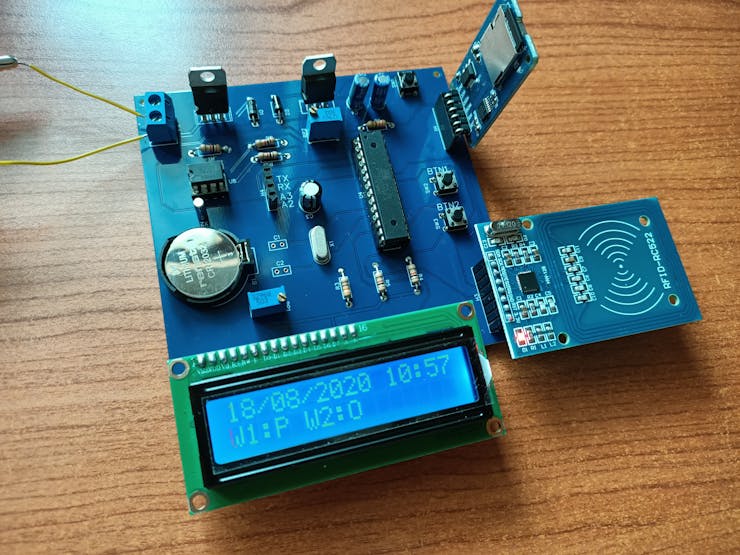

這是最終結果：

?

?

?

?

1 / 4

?

?
