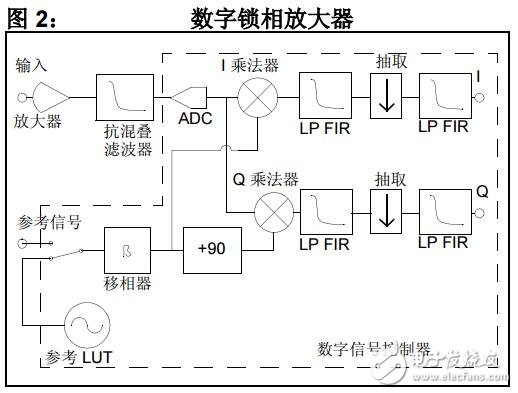

鎖相放大器使用相敏檢測（Phase Sensitive Detection，PSD）來測量淹沒在大量噪聲中的微小信號的存在。通過檢測輸入交流信號的相關系統響應，數字鎖相放大器甚至能夠檢測到非常微小的變化。幅度和相位都可以用于表征系統。
傳統上，鎖相放大器是使用復雜（且昂貴）的模擬電路完成相敏檢測和濾波的。然而，先進的數字信號控制器（DSC），如 dsPIC30F 和 dsPIC33F 系列，可以通過進行必要的軟件操作來移除大量的模擬電路。這種功能提供了許多額外的好處，包括提高可靠性，抵抗溫度和老化的影響，利用這種軟件操作功能可對系統進行現場修改。通過使用 dsPIC33F 的內置信號處理功能，可通過傳感器實現高速、高精度的測量，如應變計。同樣的技術可以應用于其它噪聲系統，如容性傳感器或可調制光強的測量。
雖然基本處理在概念上很簡單，但采用單片機實現它有很多可行的方法，現有的出版資料中常缺少實現細節。該應用筆記提供了一些如何在 Explorer 16 板上利用 dsPIC33FJ256GP710、通過軟件來實現數字鎖相放大器的實用方法。另外，該筆記還考慮了許多如何提高性能的方法，可大大降低處理需求。
