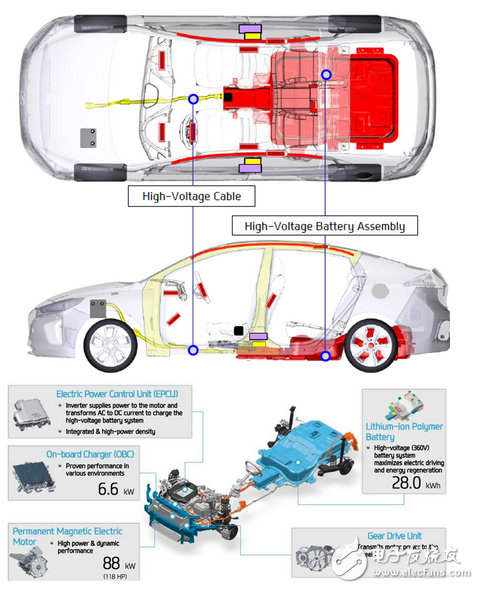

現代IONIQ EV純電動車電池系統位于后座椅和后背箱的下方，EPA續駛里程為~125 英里（~200km）（有消息稱，2018年續駛里程將升級到320km）；永磁同步電機功率為88kw （110HP）；車載充電機最大功率為6.6kW， 支持Level 2充電模式28A@240V，同時IONIQ EV還提供了Level 3直流快充模式（圖1）。
圖1 IONIQ EV高壓系統

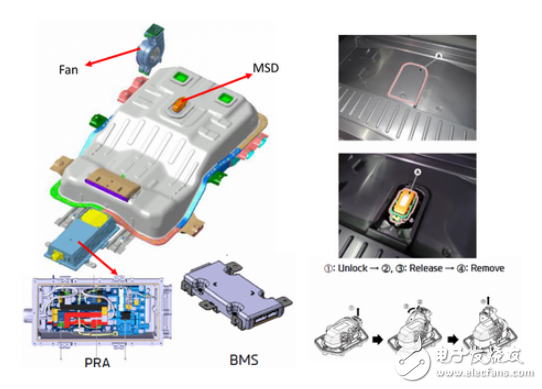

PRA（Power Relay Assembly）控制（或者也叫高壓分配盒）安裝在高壓電池包的前端，用于控制電池包和電氣控制單元之間的高壓電路。PRA主要由正、負主繼電器、預充電繼電器、電流傳感器組成，高壓電池包輸出的電流由PRA（Power Relay Assembly）控制。電池管理系統BMS集成到了PRA里面，除了監測、控制電池參數，還需控制風冷的風扇。手動維修開關MSD位于后備箱區域，需要掀開上部蓋子A才能看到橙色MSD（圖2）。
