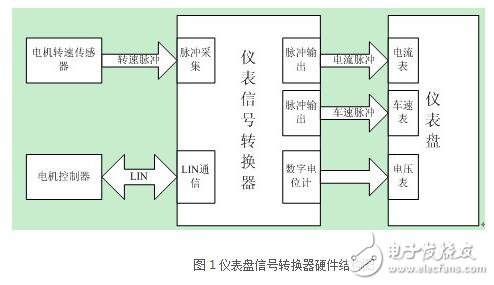

隨著國家推進新能源汽車戰略，不少企業開始涉足電動汽車行業，由于資金、技術的限制，很多車廠提留在“購買原車、回廠改裝”的低級發展階段，這種模式利用電池、電機替換發動機，實現汽車電動化，是目前山東省部分車廠生產低速電動車的主要方式。在這種方式下，為了降低專用電動車儀表開發的難度和成本，通過分析原車儀表的接口、電路及原理，以修改原車儀表面膜和開發儀表信號轉換器的方式實現電動車的車速表、電流表及電壓表。筆者以S08SL8為核心為山東某車廠開發了一款電動汽車儀表信號轉換器，轉換器采集并計算電機轉速，根據電機轉速、輪胎直徑和變速箱減速比計算實際車速，輸出與原車儀表相匹配的車速傳感器脈沖；轉換器實現LIN從節點，通過與電機控制器的LIN通信獲取電池組電壓及電流，根據電壓值和原車油量傳感器量程，調整數字電位計阻值模擬油量傳感器信號，利用原車油量表模擬實現電壓表；根據電流值、轉速表指針轉動角度與轉速脈沖頻率的對應關系，輸出相應頻率的脈沖信號，利用原車轉速表實現電流表。本文介紹S08SL8的功能特性和應用要點，并剖析儀表盤信號轉換器的設計原理和軟硬件結構。
