作為不搞結構設計又不做測試的外行小白，對于電池包（PACK）振動測試或仿真，一直覺得朦朧難懂，其中，以下幾個問題最為困擾：
（1）這些振動圖譜是怎么得來的？（2）振動的測試時間是怎么得出來的？（3）通過這種振動測試為什么就能夠在一定程度上論證產品滿足了一定的壽命要求，如5年10萬公里等。（4）有沒有人去實際驗證過這些振動測試參數。

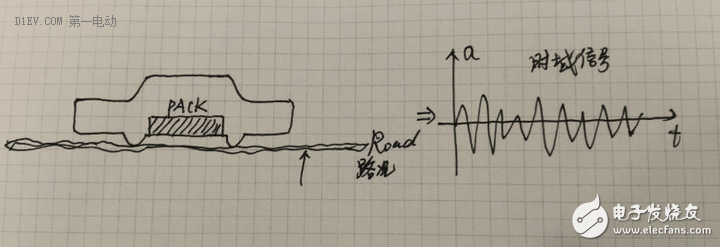

一般來說，電動汽車在路上行駛時，由于路面平整度的不一致，通常會對電池包造成一種激勵。這種作用，可以用沿時間軸線的加速度來體現。如果條件允許，我們可以讓電動汽車一直行駛下去，同時記錄下這種時間-加速度關系，這樣就得到了包含這兩種振動元素的時域圖譜。
理想情況下，我們通過下面的方法：
PACK實物/PACK的數學模型+時域圖譜信號，就可以對PACK進行振動測試/仿真，以了解在這種實際工況下，電池包的安全可靠性表現。
但是這種方法要進行的時間太長，計算機也無法完成如此大的工作量。怎么解決這個問題呢？方法就是把時域信號轉變成頻域信號。
這樣，剩下的問題就是找到生產車輛在整個壽命周期內會經歷的典型路況，比如城市路況、高速路況、山路路況等，對實地測試所得的頻域信號繪制在同一張圖上，然后取各頻率處的峰值，連起來就到了我們在各類標準中常見的PSD圖譜。
