本文將介紹一種應用于尋跡小車的分布式控制系統的設計方法，該系統可對電機模塊、傳感器模塊和燈控模塊進行分布式控制。這樣設計是為該系統將來從尋跡小車到真車進行移植提供方便。
　　此尋跡小車模型采用7.5V電池驅動，通過改變PWM占空比調速。小車可以在不完全確定的道路環境下，通過自我判斷，對周圍環境進行探測，并做出相應的反應（如左拐彎、右拐彎和改變速度等）。目前用在機器人上的多為價格較貴的超聲波傳感器和紅外傳感器等，本設計采用價格便宜的反射式光耦傳感器來完成對周圍環境的感知。此外，小車還具有良好的導航系統。
　　系統結構
　　本系統采用分布式結構，如圖1所示。因為在車身控制系統中控制對象多而且分散，若采用點對點的集中控制方式，控制模塊與被控對象之間就需要大量連接電纜，會導致車內布線復雜且制造和安裝困難，并存在故障隱患。分布式系統結構可以根據控制對象的位置來設計控制模塊，從而縮短了控制對象與控制模塊之間的距離。各模塊間通過LIN總線來通信，該方式僅需要一根線作為通信線。此外，分布式系統結構還可降低單板的靜態電流，增加單板的穩定性。
　　

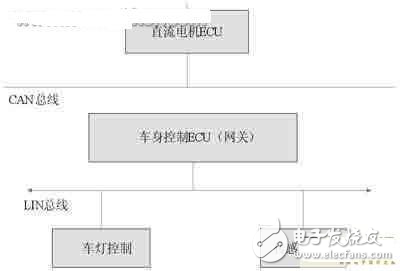

　　圖1分布式車身控制系統結構圖1主控制模塊的設計
　　根據系統功能要求和結構特點，本控制系統被分成主控模塊和三個子模塊（傳感器模塊、電機控制模塊和燈控模塊）。其中主控模塊主要檢測車身主體部分控制開關的狀態，并根據這些控制開關的狀態實現相應的控制策略，然后將控制命令通過CAN總線和LIN總線發送給相應的子模塊，之后根據各子模塊反饋的負載狀態判斷是否存在故障，若有故障則報警顯示。同時，CAN總線接收上層CAN網絡的某些信息。主控制模塊的微控制器采用了可靠性高、抗干擾能力強的汽車專用芯片XC164CS，其內部集成了CAN的控制器。圖2是主控制模塊的硬件原理圖。
　　

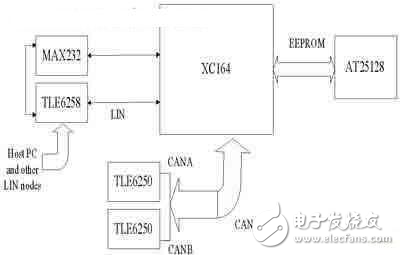

　　圖2主控制器模塊硬件原理圖2直流電機驅動與控制模塊的設計
　　電機控制模塊中的微控制器采用的也是XC164CS，這是由于該系列微控制器中都有相應的單元可以實現對電機的控制，相當方便。本設計使用了兩路電機控制小車的后輪驅動和前輪轉向。對直流電機的驅動和控制采用了電機控制接口芯片TLE6209，它的內部集成了一個H型橋式電路，用來驅動電機，實現電機的四象限運行，分別對應正轉、正轉制動、反轉和反轉制動。16位微控制器XC164CS通過內部的CAPCOM模塊產生一個10kHz的PWM信號給TLE6209，觸發H橋電路。
