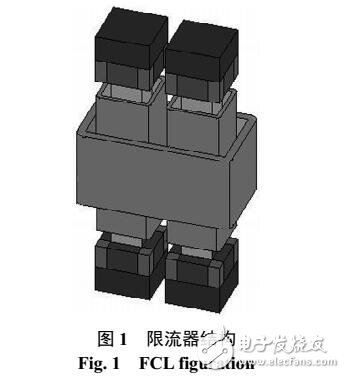

提出了一種帶有改進永磁模塊的飽和鐵心型故障電流限制器物理結構，并且給出其等效電路模型。使用永磁模塊從多個方向對故障電流限制器的鐵心進行激磁，顯著提高了鐵心內部的磁通密度，降低了對直流勵磁電流的需求。同時，通過對故障電流限制器線圈之間磁通耦合關系的分析，以及使用有限元計算提取自感和互感參數，得到了故障電流限制器的非線性等效電路模型及其數值求解方法。實際制作了飽和鐵心故障電流限制器試驗模型，開展了相關的試驗研究。試驗結果表明，其限制線路短路電流效果十分顯著，可以限制67 .6%的短路電流峰值，及63. 1%穩態短路電流有效值。且相對于不帶永磁模塊結構的故障電流限制器，可以減少93.75%的直流勵磁電能消耗，在一定程度上解決了開環飽和鐵心型故障電流限制器直流勵磁的損耗問題。同時，通過試驗結果與計算結果對比驗證了等效電路的有效性。
