目前市場上具備FM發射功能的MP3備受消費者關注。這種功能看起來挺新奇，也可以為MP3播放器增加賣點，其實實現起來并不難。我們也可以自己動手做一個小型的FM發射機。在這里介紹一種新型發射機，該機制作簡便、音質優良，適合高保真無線音響之用。

該電路只使用了一塊芯片（MAX2606），成品的實際尺寸為 45mm×27mm（圖3），對比市面上通常采用BA1404芯片制作的發射電路，更加小巧，制作更加簡單，成本更加低廉。該芯片MAX2606的主要特點包括低噪聲、低功耗、頻率范圍寬（45MHz 到650MHz）等等，是一個集成了變?nèi)?a target="_blank">二極管的壓控振蕩器，它的平均振蕩頻率由L1設置，390nH的電感量可將頻率預設定在100MHz左右。調節電位器R1可以在88～108MHz的FM波段選擇一個頻道。輸入的左、右音頻信號通過R3和R4相加，通過電位器R2衰減，R2的滑線端信號經音量控制后對RF頻率進行調制。輸入信號高于60mV時將產生失真，因此，電位器應將信號衰減到該電壓以下。如果缺少標準的FM發射天線，可以用一段1米的電線充當發射天線。為保證最佳接收效果，它最好與接收天線平行安裝。芯片可工作于3V至5V的單電源，但最好采用電壓穩定的電源來供電，以減小頻率漂移和噪聲。此發射器的電原理參見圖1。在實際的制作過程中，我們制作了一個電池盒（見圖2），這就更加方便了，使用三節普通五號干電池，就可以工作一個多月。
接下來談一談有關天線的問題，在實際的制作中，我們嘗試了兩種天線，一種是自制的環形天線，另一種是拉桿天線。自制環形發射天線的方法：用直徑1～1.2毫米的銅漆包線，繞成直徑約10厘米，匝數為2～3匝的圓形環，固定在支座上，如圖4所示。而拉桿天線就是市面上通用的那種。兩種天線各有利弊，環形天線體積小但是覆蓋范圍不大，一般可以達到半徑30米左右。而拉桿天線的覆蓋范圍大，使用1米的拉桿天線，半徑可以達到100米，而且音質良好。但是，工作的時候所需空間較大。讀者可以根據需要自行選擇，還可以用導線來代替發射天線。

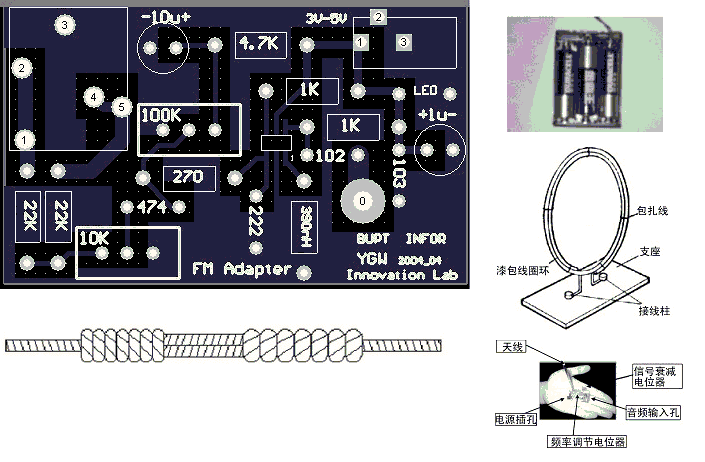

電路制作過程中需要注意一些問題，首先就是在制作PCB板的時候，因?yàn)槭?00MHz左右的高頻信號，所以在布線的時候應該注意一些技巧，比如說，連線盡量短，避免平行走線，連線的拐角大于90度等等，如果不注意這些問題，將降低系統整體的效果，甚至無法正常工作。圖6為該系統的印刷電路板圖。另外，在焊接的時候需要注意三點：其一，MAX2606集成度很高，因此體積很小，這給焊接帶來一定的困難，同時，還有焊接溫度（300℃）和焊接時間（小于10秒）的限制，在焊接的時候尤其應該注意，如果不正常操作，會造成芯片永久性損壞，也給電路的調試工作帶來困難。所以，需要注意焊接的方式方法。其二，就是注意天線與電路的耦合問題（圖5），這樣會使你的系統效果良好，另外，就是注意把天線固定好，以免工作的時候發生移動，影響效果。其三，PCB板的體積很小，不易于焊接，需要焊接人員具備良好的焊接技巧，必要的時候可以兩個人配合。

    此外，該發射機還有很多的用途。例如從PC機、電視機、CD、DVD等音頻輸出設備輸出的音頻信號，經該機調制后發射，使用普通的FM收音機即可接收，且音質良好，等價于無線耳機。最為重要的就是，該電路的成本極其低廉，實現極其方便。這樣，你就輕松地實現了音頻信號的發射與接收。配戴一副普通的FM收音機，就可以隨心所欲的在房間周圍或后院走動，同時享受著客廳里電視播放的體育新聞！
