基于認知無線電的高效頻譜利用技術

摘要：以認知無線電技術（CR）為基礎，介紹動態頻譜感知，頻譜管理和頻譜共享方面的技術。認知無線電設備可以利用此類技術對頻譜進行動態管理，提高頻譜利用率。
關鍵詞：認知無線電、頻譜感知、頻譜管理、頻譜共享
Spectrum Utilization Effectively Technology Based on Cognitive Radio
Liu Qingfeng，Chen Jinying, Li junting, Zuo Youfu
(1。College of Information Engineering of Chengdu University Of Technology;)
Abstract: In this paper, we propose Spectrum Sensing, Spectrum Managing and Spectrum sharing based on Cognitive Radio. Cognitive Radio facilities can take advantage of those technologies to dynamically manage spectrum to use spectrum utilization effectively.
Key words: Cognitive radio、Spectrum Sensing、Spectrum Managing、Spectrum sharing

1 引言
無線頻譜是一種珍貴的自然資源，它的分配利用通常是由無線電法規部門確定的。目前世界各國采用的是基于靜態（固定）頻帶分配的原則與方案。一個頻段一般僅供一個無線通信系統獨立使用，不同的無線通信系統使用不同的頻段，互不干擾，這種靜態的無線頻譜管理方式簡單而有效地避免了不同無線通信系統間的相互干擾。然而這也使得當前頻譜資源日趨缺乏。2002年11月，美國聯邦通信委員會（FCC）發布了一項由Spectrum-Policy Task Force提交的旨在有效管理美國頻譜資源的報告。該報告明確指出：“在許多頻帶，頻譜的準入是一個比頻譜本身稀缺更加重要的問題，很大程度上由于法規限制了這些頻譜上的潛在用戶獲得準入。”事實確實如此，美國Shared spectrum公司在2004年1月到2005年8月間，對美國30――300000MHZ頻段的頻譜使用情況調查發現該頻段的平均利用率只有5.2％，其中使用率最高的地區紐約僅為13.1％，使用率最低的是分配給無線電天文學的頻段，利用率僅有1％。可見擁塞頻段的用戶無法訪問其他空閑頻段的靜態頻譜管理的問題，大大限制了頻譜使用率。為此，提高頻譜利用率，便成為人們?nèi)找骊P(guān)注的問題。

2 認知無線電概述
瑞典皇家技術學院的J Mitola于1999年在軟件無線電的基礎上，提出了認知無線電（CR，Cognitive Radio）的概念，希望利用這種新的技術，靈活有效地動態管理頻譜資源的使用，提高頻率的利用率。CR從定義上講是一種智能無線通信系統，它能感知周圍環境，運用“理解—構建”的方法從周圍環境中獲取信息，并通過實時改變諸如傳輸功率、載頻、調制方式等傳輸參數來適應運行環境的變化。從原理上講，CR能夠通過對它所工作的無線通信環境的交互感知而自動改變自身的發送和接入?yún)?shù)，動態地重復使用可用頻譜。這種交互感知包括被動的頻譜感知或者是基于認知無線電本身的只能學習推理能力與其他頻譜用戶進行主動通信和協商的過程。通過優化自主調節自身的發射與接收特性以適應周圍的無線環境，CR的無線鏈路層和網絡層能以最優化的方式在有限的信號空間中有效的傳輸信息，為日益擁擠的無線通信系統和設備實現頻譜資源的高效利用，共存、兼容和互動的展現了美好的前景。
學術界和IEEE標準化組織越來越對CR技術感興趣，并將其稱為未來無線通信領域的“下一個大事件”。

3 認知無線電高效利用頻譜的關鍵技術
CR的最終目標是通過頻譜感知，頻譜管理與共享而獲得最佳的可用頻譜。由于多數頻譜已經被分配掉了，因此最大的挑戰就是如何與法定用戶共享頻譜而不對其產生干擾。CR對暫時沒有被利用的頻譜稱為頻譜孔或空白段，如果這一頻段隨后被法定用戶使用了，那么CR視具體情況，或轉移到另外一個頻譜孔，或繼續使用這段頻段。
3。1 頻譜感知
認知無線電能夠靈敏感知周圍環境的變化，通過頻譜感知功能發現頻譜孔，使其與周圍通信環境相適應。由于第一用戶網絡沒有義務改變它的結構與CR網絡共享頻譜，因此CR只能獨立地、可靠地通過連續的頻譜感知對法定用戶進行探測，這是認知無線電的一項核心功能。最有效的探測方法就是探測在它通信范圍內的，正在接受數據的法定用定。在這里，法定用戶也可以被稱為第一用戶，此時CR用戶就相應地被稱為第二用戶。
在進行探測時，不同類的第一用戶具有不同的感知靈敏度要求，比如電視接收器的靈敏度比GPS接收機的靈敏度差，電視廣播信號比GPS信號容易探測得到。因此，CR的靈敏度應超過第一用戶接收機的靈敏度，以避免隱蔽終端問題。這是頻譜感知十分具有挑戰性的關鍵原因，既要滿足每一類第一用戶的靈敏度要求并且要有額外的30～40db的余量，需要如此余量的原因在于: CR很難對第一用戶的發射機和接收機之間的信道進行測量，只能根據對第一用戶的發射機的探測所作出的本地信道情況的測量而定。
由于無線電環境是隨時變化的，同時也因為第一用戶種類的不同，傳播損失的不同、干擾等因素，頻譜感知功能的實現需要CR高度的靈活性。在設計方面最主要的挑戰性來自于如何定義射頻結構，使其在線性、抽樣頻率、準確性和功率等方面達成折中平衡。這樣，數字信號處理的技術就可以應用到感知功能中去，這也推動了信號處理方面的研究，以降低對于大寬帶情景下的模擬期間尤其是寬帶放大器，混頻器和模數轉換器的挑戰性要求。
總的來講，頻譜感知技術可以歸納為對發射機探測，合作探測和基于干擾的探測，如圖1所示。

圖1 頻譜感知技術的分類

3。2 頻譜管理
認知無線電通過頻譜感知功能探測到的未被使用的頻帶可能分散在包括許可頻帶和非許可頻帶的很廣的頻域上，它們具有不同的諸如中心頻率、帶寬等動態頻譜特征，并且能被使用的時間也不同。因此，頻譜管理最主要的問題是設計一個有效的、高效的利用頻譜的自適應策略。比如，假設存在一組可用頻譜孔，動態頻譜管理在CR不能達到用戶要求（如滿足不了FER要求）的情況下，能夠選擇一個更有效的調制策略或者選擇另外一個可用的頻譜孔來提高通信的可靠性，主要包括頻譜分析和頻譜判決兩個方面。首先通過頻譜分析，歸納出在CR網絡中可用頻譜孔在不同時間段內具有的頻譜特征，一旦所有的可用頻譜特性被分析出來，CR應根據QoS的要求，為當前的傳輸選擇適當?shù)倪\行頻段。

3。3 頻譜共享
目前普遍認為適用于CR的調制策略是正交頻分復用技術（OFDM）。這是因為OFDM的靈活性和計算上的有效性。很明顯，隨著時間的變化，可用頻譜孔來來去去，OFDM不斷調整其載頻，如圖2所示。

圖2 動態頻譜共享過程

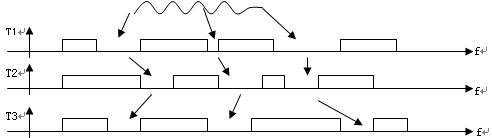

圖2描述了在四載頻情形下，頻譜共享策略在T1，T2，T3(T1從圖可看出，頻譜共享的過程實際上包含有頻譜移動性這一個概念。CR的目的是使終端設備能夠動態地使用頻譜，才能使“獲取最好的可用信道”這個通信概念變得有意義。目前頻譜共享技術解決方案可以從結構、頻譜分配行為及頻譜接入技術3個方面進行歸納，如圖3所示。

圖3 頻譜共享技術的分類

基于結構的頻譜共享技術可分為集中式頻譜共享和分布式頻譜共享。前者解決方案主要是集中單元控制頻譜分配和接入過程。網絡中的每個分布式節點都把自己探測感知的頻譜信息匯集到集中控制單元，由它繪制出頻譜分配映射圖。后者解決方案主要應用在不能構建集中式結構的場合。相應地，在這種情況下，每個分布式節點都參與頻譜分配。基于頻譜分配行為的共享技術，可以分為合作式頻譜共享和非合作式頻譜共享。合作式頻譜共享解決方案考慮到節點的行為會影響到其他的節點。也就是說，每個節點的感知所得都會與其他節點分享，而且，頻譜分配算法也會考慮到這些信息。集中式解決方案可以看作是合作式的，同時也存在著分布式的合作方案。非合作式頻譜共享與合作式方案不同，非合作式方案僅考慮自己節點的行為，因而這種方案也被稱作是“自私”的。非合作式方案可能會導致頻譜利用率的降低，但在實際應用中，它對其他節點的通信要求最低。基于接入技術的頻譜共享分為Overlay頻譜共享和Underlay頻譜共享。Overlay頻譜共享具體來講就是一個認知節點利用未被使用的一段頻譜接入網絡，這種情況下對第一用戶造成的干擾最小。Underlay頻譜共享利用蜂窩網絡的頻譜擴展技術，一旦獲得了頻譜分配射影圖，認知節點便開始傳輸。在這段頻譜上，第一用戶把認知節點的傳輸當成噪聲來處理。因而，這種方案需要復雜的頻譜擴展技術。與Overlay頻譜共享方案相比，Underlay頻譜共享可以利用更寬的寬帶。對CR網絡中頻譜接入的理論研究揭示了在設計頻譜接入?yún)f(xié)議時候要考慮的權衡問題。比如，合作式方案的優勢在于它能夠提高頻譜利用率和公平性，然而，如果考慮到諸如用戶之間頻繁的信息交換這些成本開銷的話，它的優勢就不是很明顯了；又比如，Overlay技術關注的重點是頻譜孔，Underlay技術必須要結合動態擴展技術才能避免對第一用戶造成干擾，如果考慮到系統的復雜性和性能之間的均衡，混合技術應當優先考慮。

4 結束語
傳統的無線通信系統中，頻譜的分配是固定的。由于通信過程的突發性，這些頻譜的利用率很低。另一方面，隨著無線通信和多媒體的高速發展和廣泛應用，無線頻譜資源日趨緊張，如何提高頻譜利用率成為迫切需要解決的問題[6]。CR技術能在基于通信質量的基礎上實現不同頻率的自動傳輸，提高頻譜利用率，還可以用它推出低價格的4G服務。
參考文獻：。
[1] 夏金祥，范平志.無線電頻譜利用面臨的問題、機遇與對策[J].中國無線電，2005(5).
[2] 張曉，鄧建國等.認知無線電:見縫插針，拓展頻譜[J].現代通信.2006(6).
[3] 譚學治，姜靖，孫洪劍.認知無線電的頻譜感知技術研究[J].通信技術，2007(3).
[4] 周小飛，張宏綱.認知無線電原理及應用[M].北京:北京郵電大學出版社，2007(3).
[5] 鄒飛非，楊震.一種基于認知無線電的動態頻譜接入MAC方案[J].現代電子術，2007(5).
[6] Menon R，Buehrer RM，Reed J.Outage? probility based comparison of underlay and overlay spectrum sharing techniques. In Proc.IEEE DySPAN 2005.
