引言

　　多媒體廣播業務（MBMS）是3GPP組織提出的基于UMTS（通過移動通信系統）的手機電視技術方案，目的是為WCDMA和TD-SCDMA網絡提供更有效的方式，以便將多媒體信息以組播或廣播方式傳送到各個UMTS終端。從2004年來許多運營商都推出了這種業務，隨著時間的推移和2008年北京奧運會的臨近，國內的TD-SCDMA手機研發公司(如重郵信科)從2006年開始制定基于現有的TD-SCDMA系統的多媒體廣播業務(TD-MBMS)的總體技術方案。

　　手持電視技術主要分為3類：分別源于地面數字廣播技術、衛星傳輸技術和移動網絡技術。第一類技術以歐洲的DVB-H、韓國的T-DMB、日本的 ISDB-T、美國的MediaFlo和中國的CMMB為代表，實現上以地面廣播網絡為基礎，與移動網絡松耦合或相對獨立組網；第二類技術以韓國、日本以及歐洲一些國家采用的S-DMB為代表，實現上以衛星傳送為基礎，輔以地面廣播網絡，與移動網絡結合或相對獨立組網；第三類技術以3GPP的MBMS和 3GPP2的BCMCS為代表，實現上以移動網絡為基礎，不能相對于移動網絡獨立組網。

　　手機電視業務的高帶寬、突發多用戶的需求，與移動網本身帶寬和容量資源嚴重不足形成難以解決的矛盾。因此，點對點方式提供手機電視的大規模商用服務并不可行，而采用廣播方式的手機電視技術將是該業務發展的必然趨勢。 1基于TD-SCDMA的MBMS技術的介紹

　　1.1 MBMS總體架構

　　MBMS(multimedia broADCast multicast serv-ice)是3GPP R6開始定義的多媒體廣播組播功能。MBMS提供2種方式：廣播方式和組播方式。MBMS不僅能實現純文本低速率的消息類組播和廣播，而且還能實現高速多媒體業務的組播和廣播。

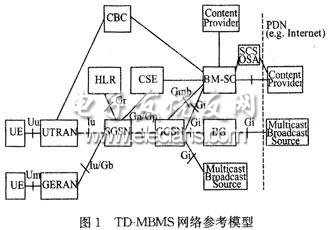

　　組播和廣播業務MBMS基于WCDMA／GSM分組網，通過增加一些新的功能實體，如廣播組播業務中心BM-SC，對已有的分組域功能實體如 SG-SN、GGSN、RNC和UE等增加MBMS功能，并定義了新的邏輯共享信道來實現空口資源共享。如圖1所示，對原有網絡主要改動是：增加BM- SC網元，對現有分組域相關網元進行功能升級，以支持MBMS特有接口功能(如Gmb)、特有信道(如MICH、MTCH／MCCH／MSCH)、特有物理層過程(FACH信道選擇性合并、PTM與PTP切換)和特有業務流程(如訂閱)，這里唯一新增的接口是Gmb接口。

?

　　1.2 MBMS的技術優勢

　　3GPP在R6版本中定義的MBMS是指無線網絡中一個數據源向多個用戶發送數據的點到多點(p-t-m)業務，在不改變網絡結構的基礎上實現網絡資源共享。除了移動核心網和接入網資源，MBMS還可以共享更為緊張的空中接口資源，以提高無線資源的利用率。MBMS的優勢在于不僅能實現純文本低速率的消患類組播和廣播，還能實現高速率多媒體數據業務的組播和廣播，從而彌補IP組播技術不能使多個移動用戶共享移動司絡資源的不足。

　　在終端方面，MBMS仍然最大限度地繼承了已有的3GPP標準，在終端耗電、存儲、多媒體處理、顯示等技術得到改善的同時，僅僅是原有基帶處理功能的增強。因此，承載寬帶多媒體業務的MBMS終端與現有終端保持了很好的統一性。

　　在帶寬方面，MBMS最大可以使用256 Kbit／s的速率進行下載和流媒體的傳送。在互動方面，MBMS本身沒有定義特別的上行信道，但可以利用已有上行控制信道進行業務訂閱、業務加入等業務控制流程，同時利用上行業務信道實現與下行廣播／組播配合的一些交互類業務。

　　在容最方面，MBMS提供點到多點傳送多媒體的發送機制，資源消耗與用戶數的增長無關，從而為節省3G網絡非常緊張的空口資源和Iub口傳輸資源、規避移動網絡容量劣勢尋找到了根本解決途徑。用戶數越多，MBMS在容量和成本方面的優勢發揮就越明顯；在組播用戶數少或者沒有組播業務用戶的時候，網絡可以靈活地為用戶分配專用信道或者關閉組播業務信道，這些移動網絡特有的高效資源管理技術更讓MBMS在容量方面錦上添花。

?

2 基于TD-SCDMA的MBMS技術在物理層上的最主要發展
