FPGA（Field－Programmable Gate Array），即現場可編程門陣列，它是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。

　　這篇文章主要就是談論基于FPGA的UART模塊的設計，一起來了解一下詳細的信息。

　　在計算機的數據通信中，外設一般不能與計算機直接相連，它們之間的信息交換主要存在以下問題：

　　（1）速度不匹配。外設的工作速度和計算機的工作速度不一樣，而且外設之間的工作速度差異也比較大。

　　（2）數據格式不匹配。不同的外設在進行信息存儲和處理時的數據格式可能不同，例如最基本的數據格式可分為并行數據和串行數據。

　　（3）信息類型不匹配。不同的外設可能采用不同類型的型號，有些是模擬信號，有些是數字信號，因此采用的處理方式也不同。

　　為了解決外設和計算機之間的信息交換問題，即需要設計一個信息交換的中間環節——接口。UART控制器是最常用的接口。

　　通用異步收發器（Universal Asynchronotls Receiv—er／Transmitter，UART）是輔助計算機與串行設備之間的通信，作為RS 232通信接口的一個重要的部分，目前大部分的處理器都集成了UART。

　　一、UART的數據格式

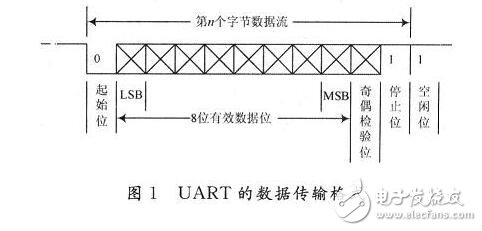

　　UART的數據傳輸格式如圖1所示。

　　由于數字圖像亞像素在計算機中是用8位二進制表示，因此UART傳輸的有效數據位為8位。傳輸線在空閑時為高電平，因此有效數據流的開始位設為0。接著傳輸8位有效數據位，先從最低位開始傳送。

　　奇偶檢驗位可以設置為奇檢驗、偶校驗或者不設置校驗位，由于本系統使用的傳輸速率不高，為了加快開發進程，減少電路面積，因此沒有設計奇偶檢驗模塊，數據流中不設奇偶檢驗位。最后停止位為高電平。
