用戶如何與設備交互是每個優秀的工程師在項目啟動時要問的最基本問題之一。客戶需要快速充電嗎？需要對準方面的靈活性嗎？是不是要求發熱量低？需要長距離充電嗎？需要大功率嗎？每個發射器需要多個接收器？需要很小的外形尺寸嗎？所有這些選項都是可以滿足的，但通常需要進行折衷考慮。例如，大功率和低發熱量并不總是能夠同時滿足。距離和效率基本上是背道而馳的。因此在為某種設備設計無線充電系統時理解用戶需要什么以及如何對這些需求排定優先級是很重要的第一步。
在用于衡量無線充電系統性能的指標中，效率永遠是第一位的。天生高效的系統可以提供更遠的距離、更好的方向靈活性、更低的發熱量、更小的尺寸以及更小的電源漏電流。下面是無線充電系統中對效率有決定性影響的三個主要模塊：
無線充電系統的三大模塊
如果所有三個模塊都工作在最低的估算效率（即圖中所示的80%，70%和80%），那么總的系統效率約等于45%。對于一個5W的設備來說，需要用 11W的發射功率才能提供全速充電，大約6W消散于設備本身（作為熱量散發掉）和周圍環境中，包括空氣、裝置和人體組織。在低功率情況下，這也許是安全和 可接受的。但在較高功率時，比如電動汽車的充電，此時典型的充電功率至少要5kW，那么有6kW要損失在發射器、汽車和周圍環境中，因此會引起嚴重的發熱 和安全問題。當無線充電系統的所有三個模塊都工作在最高估算效率（即95%，90%和95%）時，總的系統效率大約為82%。在這種情況下，一個5W的設備只需發 射器提供約6W的充電功率，只有1W因無效而損失掉。為了提高系統效率，設計師應專注于高效率元件，提高發射器與接收器之間的耦合程度。
松下無線充電參考設計
松下無線電源控制IC支持所有設備（DSC、DVC、隨身聽、手機、智能手機等），符合WPC（無線充電聯盟）的 WPC1.1（Qi標準）。松下無線電源方案采用了一個用于電力發射器（電池充電器）的發射端控制IC（NN32251A）和一個用于電力接收器（設備）的接收器控制IC（AN32258A），從而控制電力傳輸。
NN32251A 開發套件（Tx）
NN32251A開發工具包的發射模塊圖像
AN32258A 開發套件（Rx）
AN32258A開發工具包的接收模塊圖像
支持各種基于WPC 1.1 （Qi 標準）設備的無線充電。充電過程的異常檢測和各種保護功能可確保安全性和可靠性。支持標準范圍內的最大5W輸出進行快速充電。提供外部低阻抗MOSFET的高效控制，降低功耗和生熱。（AN32258）提供包括松下線圈和外圍電路在內的解決方案，實現短理論到達時間（TAT）設計。
松下無線充電應用示例
TI 10W 無線電源解決方案

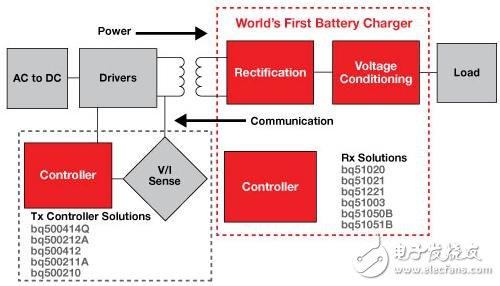

無線電源系統包括充電板（發送器或主設備）和接收器（次級側設備）。充電板和接收器接觸時，兩個器件中的線圈通過磁力作用耦合。電力通過耦合的電感器（如空氣磁芯變壓器）從發送器傳輸至接收器。控制傳輸電量的方法是向主器件發送反饋通信（錯誤信號）以提高或降低電量。發送器線圈在大部分情況下都處于斷電狀態，只是偶爾接通以檢測是否存在接收器。如果接收器能夠自我驗證，則發送器將始終保持通電狀態。
10W 高效率無線充電
bq51025接收器不僅支持4.5V至10V可編程輸出電壓，而且與 TI bq500215無線電源發送器相結合，還可在 10W 功率下實現高達 84% 的充電效率，從而可顯著提高散熱性能。該功能齊備的無線電源接收器解決方案尺寸僅為 3.60 毫米 × 2.89 毫米，可設計應用在眾多便攜式工業設計方案中，包括零售終端掃描儀、手持式醫療診斷設備以及平板電腦和超級本等個人電子產品。最新發布的bq500215是一款專用的固定頻率10W無線電源數字控制器發送器，兼容于 5W Qi 接收器。該發送器采用增強型異物檢測（FOD）方法在發送任何電源之前可進行異物檢測，如果檢測到過大損耗，便主動降低功率。
bq51025/bq500215 的主要特性與優勢：
快速充電接收器與 TI bq500215 控制器相結合，可在 10W 功率下實現高達 84% 的系統效率，從而可為 1 節及 2 節電池供電電子設備實現快速充電體驗；符合 Qi 標準的通信與控制可確保與任何功率達 5W 的無線電源聯盟 Qi 認證型發送器及接收器兼容。無線充電解決方案的 I2C 通信接口不僅有助于接收器在發送器表面更好地對齊，而且還支持在接收器和發送器之間發送專有數據包；
無線電源評估板
bq51025EVM-649 無線電源接收器評估套件可幫助設計人員評估 bq51025 的工作與性能；bq500215EVM-648 無線電源發送器評估板提供符合 Qi 標準無線充電板的所有基本功能。12V 輸入單線圈發送器可幫助設計人員加速產品上市進程。
bq500215功能方框圖
德州儀器 （TI） 業界首款全面集成型 10 W無線充電解決方案，該解決方案的接收器及相應發送器更為高效，可幫助工業、醫療及個人電子產品的設計人員讓設備在擺脫所有連接器的同時，更快、更高效地充電。此次推出的bq51025和bq500215 目前都已投入量產，它們不僅支持防水、防塵以及便攜式設計，而且還更快的為 1 節及 2 節（1S 和 2S）鋰離子電池充電且不會產生過熱。此外，該充電解決方案還兼容于市場上任何符合 5W Qi 標準的產品，有助于消費類電子產品可以更為靈活的在比以往更多的地方充電。
低功耗A1/A10發射器解決方案
NXQ1TXA1無線功率發射控制器可以與恩智浦NT3H1201 NTAG I2C解決方案結合，提供了添加自動藍牙配對等令人興奮的功能的選擇，或允許用戶配置他們的無線充電器，甚至在其啟用NFC的智能手機上自動啟動應用程序。該設計實施了恩智浦NWP2081半橋驅動器和恩智浦低RDSon NX2020N2溝道MOSFET，實現了高效率。由電源裝置中的恩智浦GreenChip TEA1720高效開關模式電源（SMPS）控制器供電，該Qi A1/A10無線電源發射器成為了更加優化的19 V無線充電解決方案。

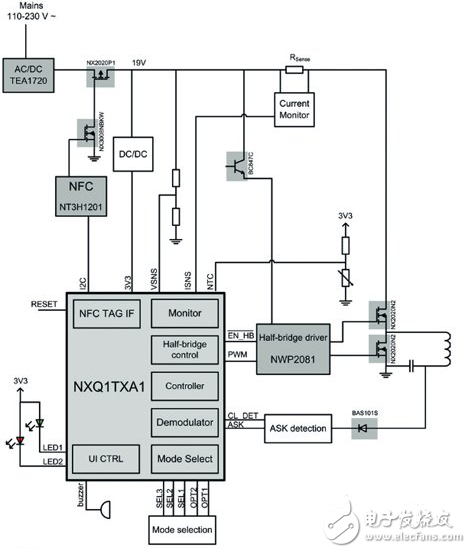

方案原理圖
NXQ1TXA1結構框圖
Vishay無線充電解決方案
新款無線充電發射線圈 ---IWTX-4646BE-50新款無線充電發射線圈 ---IWTX-4646BE-50，其可用于Qi無線充電底座。新的Vishay Dale IWTX-4646BE-50采用耐用的結構和高磁導率的屏蔽，在19V輸入電壓下，使用符合WPC的傳輸和接收芯片組及Vishay Dale IWAS-4832FF-50接收線圈，2.7mm間隔情況下的效率超過70%。IWTX-4646BE-50可與Vishay符合WPC的無線接收線圈配套使用，高飽和度鐵粉不受永磁定位磁鐵的影響。尺寸更大的鐵氧體線圈在強磁場下會飽和，IWTX-4646BE-50在4000高斯磁場下的磁飽和為50%，可替代此類線圈。
器件符合RoHS，在200kHz下的電感為24μH，電感公差為±5%，在+25℃下的DCR為71mΩ（± 10%），200kHz下的典型Q值為185。發射線圈的引線長40mm，鍍錫部分的長度為5mm，熱額定電流為6A，飽和電流為20A，自諧振頻率為 7MHz。器件正在申請AEC-Q200認證，預計在2015年1季度完成認證，將用于汽車電子產品。
新款無線充電接收線圈---IWAS-4832FE-50
飛思卡爾5 W多線圈發送器參考平臺專門為汽車無線充電應用而設計。設計的核心是飛思卡爾MWCT1003AVLH發送控制器IC。該控制器IC管理并執行實現無線充電發送器解決方案所需要的所有控制功能。該解決方案提供一個高性能的無線充電系統，同時也考慮到了汽車復雜的工作環境。整個平臺采用汽車級組件，并考慮了其他重要的汽車功能，以確保系統可以無縫集成。該設計符合無線充電聯盟（WPC） 的最新Qi規范，并已通過WPC-A13型發送器認證。如同所有飛思卡爾無線充電解決方案一樣，該參考平臺支持WPC定義的其他線圈類型。
原理框圖
無線充電系統元件選擇
由于效率為王，而元件又決定了效率，那么在選擇元件時了解你自己的想法就非常重要了。在無線充電領域中，開發高效率、前沿技術的元件公司有許多。舉例 來說，宜普（EPC）公司開發的增強型氮化鎵（eGaN）晶體管具有高效率的開關性能，可以用來實現高性能的功率放大器。在天線方面，NuCurrent 公司開發的天線結構可以實現高效率、高度靈活的小型天線。與此同時，像IDT、博通、TI和其他一些IC公司正在開發可以支持多種標準、各種功率電平和小 型尺寸的IC.因此可選的余地很大，如果你是無線充電設計的新手，最好的方法是與元件供應商或設計咨詢公司一起合作，因?yàn)樗麄兝斫鉄o(wú)線充電的前景，可以幫 助你快速跟蹤設計需求，并把你介紹給戰略開發合作伙伴。
無線充電標準與法規
在電子設備的無線充電方面目前已有多種標準，包括無線電力聯盟（A4WP）、電力事件聯盟（PMA）和無線充電聯盟（WPC）。這些標準組織存在的目的就是提供發射器和接收器之間的互操作性平臺，同時為滿足法規要求的產品和元件創新提供指導。如果你的設備要求互操作性（用戶需要在機場或當?shù)乜Х鹊瓿潆妴幔浚敲茨愕脑O(shè)計就應該圍繞某個標準展開。一般來說，A4WP針對“松散耦合”系統提 供了技術上最先進的解決方案，WPC則擁有商用化程度最高的開發工具和組件，但它是“緊密耦合”系統（至少現在是這樣）。PMA正在與A4WP合并，為它 的共享標準提供“緊密耦合”技術。
