文氏（Wien）網絡自1891年由物理學家Max Wien推導出以來，已被用于許多振蕩器設計中，其中最著名的是惠普200振蕩器。讓這個正弦波振蕩器的設計與當時的大部分設計不同的關鍵，是在負反饋分壓器中使用白熾燈來穩定恒定振幅電平所需的增益，以及在寬頻率范圍內穩定的振蕩器運行。這是Fred Terman教授給Bill Hewlett（惠普的兩個創始人之一）的斯坦福大學碩士論文的建議。Bill Hewlett的音頻振蕩器變得相當有名，是日后與Dave Packard創立的惠普公司的第一批產品。在Bill Hewlett推出其文氏電橋振蕩器之前，大多數音頻源都是基于LC振蕩器的。

通用無線電公司（GR）自1920年代后期就開始生產音頻振蕩器，最初是403型，后來發展到1304型。GR音頻振蕩器由兩個LC調諧振蕩器組成，一個振蕩器是固定頻率，另一個是可調的。兩個振蕩器的輸出混合在一起。不在振蕩器指定范圍內的頻率被濾除，所選的頻帶被放大，且振幅被調平并被控制饋送到振蕩器的輸出端。這種制造音頻信號源的方法昂貴且復雜。由于LC調諧振蕩器會漂移，因此難以保證頻率穩定性。較低音頻頻率下的頻率穩定性成為L(zhǎng)C調諧音頻振蕩器永無止境的問題。諧波失真是另一個重要問題。

固定或單頻文氏電橋振蕩器不難設計和建構，因?yàn)樵谖氖想姌蚓W(wǎng)絡中可以選配RC組件以實現所需的振蕩頻率。

使用Bill Hewlett引入的燈泡發熱方案可以實現幅值控制穩定。這種文氏電橋振蕩器可以實現非常低的失真，具有良好的振幅和頻率穩定性。

由于文氏電橋網絡的電阻臂或電容臂中需要一對匹配元件，所以變頻文氏電橋振蕩器的設計和建構更加困難。這可通過一個雙可變跟蹤電容器或開關電容值、雙可變跟蹤電阻器、開關電阻器以及邏輯選擇電阻器（數字電位器）以改變頻率的方法來實現。

電壓調諧的文氏電橋振蕩器并不常見，它們可能對設計和建構帶來挑戰。基于變?nèi)?a target="_blank">二極管（壓變電容器）的文氏電橋壓控振蕩器設計和建構一直存在。另一種調整文氏網絡的方法是使用一對匹配的JFET。

Linear Systems推出的雙匹配P溝道JFET激發了在文氏網絡中使用該匹配器件作為跟蹤壓控電阻的設想。1967年，Oliver A. Fick和原子能委員會（Atomic Energy Commission）為此申請了專利。專利中有這一概念和設想的描述與圖示，但與大多數專利一樣，如何使這一設想實際發揮效能的更具體的細節模糊不清，其詳盡程度不足以在現實中實現足夠好的設計。雖然多年鼓搗測試儀器，從其服務手冊中搜集了大量信息，并在網上查找JFET調諧的文氏電橋振蕩器的例子，仍沒有發現可行的設計。這一設想激發了設計和構建滿足功能要求的JFET電壓調諧文氏電橋振蕩器的好奇心。

文氏電橋本質上是一個串并聯RC網絡，當串聯和并聯RC網絡達到平衡時，相移為零。在零相移時，該網絡本質上變成一個電阻分壓器，可用于將正反饋送入放大器，以產生特定頻率的振蕩。

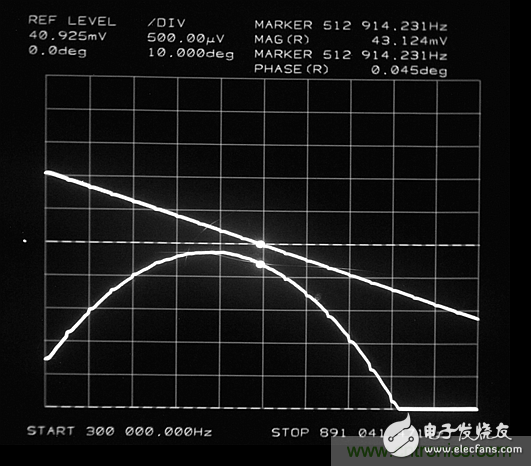

圖1：使用惠普3577B網絡分析儀的文氏網絡分析儀繪圖示例。

該文氏網絡的電容值為1000pF、電阻為301Ω。由計算得出發生零相位的頻率為512kHz，網絡分析儀顯示接近513kHz。文氏網絡損耗約9.5dB或3倍衰減。這是當文氏網絡作為正反饋插入到振蕩器中時，為了產生振蕩，放大器或類似增益器件需要補償?shù)哪芰繐p耗量。增益器件會增加振蕩幅度，直到飽和為止。增加一個由參考電壓控制的可變?cè)鲆尕?fù)反饋環路，通過文氏網絡來平整和平衡正反饋的量值，可以得到穩定的振蕩器輸出振幅和振蕩頻率。

圖2：降低文氏網絡串聯臂的電阻或R值，會導致網絡分析儀顯示器在平衡狀態下幅度略微增加，頻率略微上移。

當文氏網絡用作振蕩器時，稍微增加了其正反饋量。為保持振蕩器的恒定電平輸出，負反饋環路需要調整并補償這些動態文氏網絡調諧組件的變化。

這是在文氏電橋振蕩器中使用JFET作為壓控運行元件時需要考慮的一個參數示例。

用作壓控電阻時，JFET具有與三極真空管類似的基本平方定律非線性傳輸特性。因?yàn)镴FET的漏極和源極會增加信號偏移水平，從而導致通道長度調制（通道電阻調制），JFET的這一“個性”就更得以彰顯。圖3中貫通被測JFET的三角波兩邊的曲率顯示了漏-源阻抗的這些小變化。
