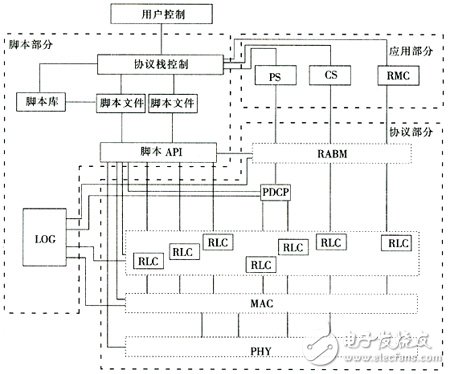

圖1　TD-SCDMA協議測試平臺構架
其中：PS：分組域業務模塊；RABM：無線接入承載管理模塊；CS：電路域業務模塊；PDCP：分組數據匯聚協議；RMC：參考測量信道業務模塊；RLC：無線鏈路控制層；腳本API：腳本的應用編程接口；MAC：媒體接入控制層；LOG：日志生成模塊；PHY：物理層。
腳本部分包括：腳本庫、腳本文件、協議棧控制、腳本API和LOG 6個模塊。負責完成無線資源管理分配與調度的功能，模擬3GPP協議中的RRC和NAS實體，可以模擬高層的具體信令也可以提供TTCN一致性測試。此部分為整個測試平臺的控制核心，通過編寫不同的腳本，可以完成終端測試中所需高層的所有的信令測試。由于引入腳本來模擬RRC和NAS層，平臺實現難度大大降低。
腳本文件（簡稱為腳本，下同）是為了降低高層（NAS層和RRC層）整個實體的復雜度而引入的一種機制，它是高層實體的一個具體對象實例，是高層功能的一系列具體信令的執行過程，如系統消息廣播、尋呼、RRC建立/釋放、鑒權、位置更新等。
協議棧部分包括：L1層（PHY）、L2層MAC、RLC及PDCP，此部分參考3GPP的協議架構，完全按照協議的描述實現。RABM實體主要實現對RAB（無線接入承載）管理及RAB與RB（無線承載）之間的映射與修改。
應用部分包括：CS、PS和RMC 3個實體。應用部分各個模塊與腳本部分、協議部分采用統一的接口，可以對新的業務進行動態加載，通過接口可以同腳本部分進行交互，進行流程的同步和數據的交互。
4、TD-SCDMA測試平臺實現
4.1　腳本部分
4.1.1　腳本文件的實現
（1）腳本業務功能
TD-SCDMA測試平臺主要用來模擬基站側的行為，業務模擬需要通過腳本來實現，根據3GPP協議.腳本的業務范圍可以包括：3G網絡的基本功能、電路域基本過程、分組域基本過程和參考測量信道工程模式基本過程4大功能。
●3G網絡業務的基本功能包括：系統消息廣播、注冊鑒權、安全模式控制和功率控制（包括上行閉環功率控制和上行開環功率控制等）。
●電路域基本過程包括：位置更新和呼叫控制。其中位置更新包括：IMSI附著，周期性位置更新和正常位置更新等。呼叫控制支持呼叫的建立及釋放過程，包括：UE（用戶設備）發起呼叫、UE被呼、UE發起語音呼叫釋放和網絡發起的語音呼叫釋放等。
●分組域基本過程包括：移動性管理和會話管理。移動性管理主要有GPRS附著／分離和周期性路由區更新。會話管理包括：UE發起的PDP上下文激活、UE發起的PDP上下文去激活、PS域UE主叫、網絡主叫和PS域UE發起呼叫釋放等。
●參考測量信道工程模式的基本過程包括：網絡發起承載測試模式、兩種測試回環模式的選擇和網絡終止承載測試模式等。
（2）腳本定義
腳本作為RRC和NAS層的功能實體的一個對象實例，根據終端測試需要完成信令模擬功能。形成相應RRC層消息信令序列（包括承載NAS消息的RRC消息），根據相應的規則順序發送與接收。
（3）腳本構成
根據所需測試的功能，確定作為RRC和NAS層的功能實體的對象實例的腳本所需要模擬的信令過程。然后根據可重用性原則將信令過程分成若干可重用的信令子過程，每個信令子過程分別由一個腳本實現，每個腳本由一系列RRC消息隊列及一系列腳本API構成。
每個腳本根據其實現的不同業務，由3GPP協議確定其具體信令消息隊列的內容（具體內容格式可參見參考文獻[7，8]與發送接收順序及對本側的配置時機。
腳本中每條發送的信令有相應的屬性和動作。屬性主要為協議棧高層消息內容構成。動作主要包括：發送消息、修改消息內容、接收消息、讀取消息內容、對本側協議棧的配置等。
（4）腳本運行
每個腳本都需一個標準的入口函數，以供協議棧控制部分調用。腳本中每條消息可以根據需要按照協議要求設定相應計時器，以控制消息的通信時間以及錯誤信息上報。
4.1.2　腳本API的實現
腳本與外部模塊間的通信交流接口為腳本API。腳本API接口函數匯集了在系統模擬與一致性測試中所有的高層與底層的接口，通過其可以獲得一層、二層所有配置參數和數據結果，同時也可以設置一層、二層所有參數和狀態。
腳本通過腳本API完成L3和下層的通信及控制，同時也可作為使用TTCN進行一致性測試時的PCO。
4.1.3　協議棧控制模塊實現
通過平臺對網絡側進行模擬時，協議棧控制模塊負責對所有腳本的調度，協調幾個腳本共同完成某一個具體的功能的信令交互，根據所產生的腳本的構成確定每個腳本需要對應的狀態，從而根據協議完成狀態機實現狀態間的躍遷。通過對狀態機維護來完成對各腳本的調度，對腳本的調度可以采用集中式和分布式調度相結合方式，多個腳本可以采用集中式的調度方式按照批處理順序執行，同時腳本之間也可以按照分布式的方式相互調用。協作完成指定的測試。
為了保證同協議棧的操作行為保持一致，協議棧控制采用消息觸發機制，接收外部控制模塊的命令并且完成狀態上報工作。協議棧控制通過腳本API對腳本運行狀態傳遞命令和接收腳本運行狀態信息上報，通過與應用部分的統一接口完成對用戶平面業務模擬的控制和狀態監測，通過與腳本庫的接口完成對腳本的添加、刪除、搜索、加載及釋放功能。
4.1.4　腳本庫實現
腳本庫主要完成對腳本的存儲與管理功能。根據協議棧控制命令完成對腳本文件的添加、刪除、搜索、加載及釋放等。
當需添加/刪除一個測試內容時，需要經過如下步驟：
●編寫腳本文件。
●對協議棧控制狀態機進行相應添加／刪除處理。
●對腳本庫執行腳本文件的添加/刪除操作。
●對測試分組中的腳本集中的腳本需要修改的參數，通過參數表的修改機制做相應的修改。
如圖2所示，腳本庫的核心為一個腳本文件庫，物理存在一系列作為測試用例的腳本文件，還存在一張鏈表用于存儲這些腳本文件的基本信息，對它們進行統一管理。對每個腳本文件可以用“別稱”來識別，即在鏈表中存在文件名和別稱的映射。
